Allegro выпускает драйвер двух полных H-мостов для двухфазного шагового электропривода

A3986SLDTR-T – простой драйвер с интегрированным микрошаговым преобразованием позволяет с высокой точностью управлять промышленными биполярными двухфазными шаговыми приводами в широком диапазоне скоростей вращения.

Драйвер управляет внешними N-канальными MOSFET. Для двух независимых токовых ШИМ контроллеров опорное напряжение формируют два двухканальных синусоидальных цифро-аналоговых преобразователя. Отличительной особенностью A3986SLDTR-T является простой интерфейс управления шагом и направлением вращения. В драйвере реализовано полное микрошаговое управление с разрешением шага – 1, 1/2, 1/4 и 1/16. Фиксированное время отключения регулятора позволяет управлять в режимах – медленный, смешанный и быстрый с низким акустическим шумом, высокой точностью привода и низкими потерями мощности.

Отличительные особенности:

• управление промышленным 2-хфазным биполярным шаговым приводом;
• мощность привода – 30…500 Вт;
• 2 линии для управления: «ШАГ» и «НАПРАВЛЕНИЕ» (STEP, DIR);
• рабочее напряжение ключей – 10…50 В;
• питание драйвера – 5 В;
• управление двумя полными H-мостами (2 x 4 MOSFET);
• защита от одновременного включения 2-х ключей в полумосте;
• корпус TSSOP-38;
• рабочий диапазон температур от -20°…+85°C.

Области применения: шаговый привод; промышленная автоматизация; сервопривод; привод конвейеров, станков.

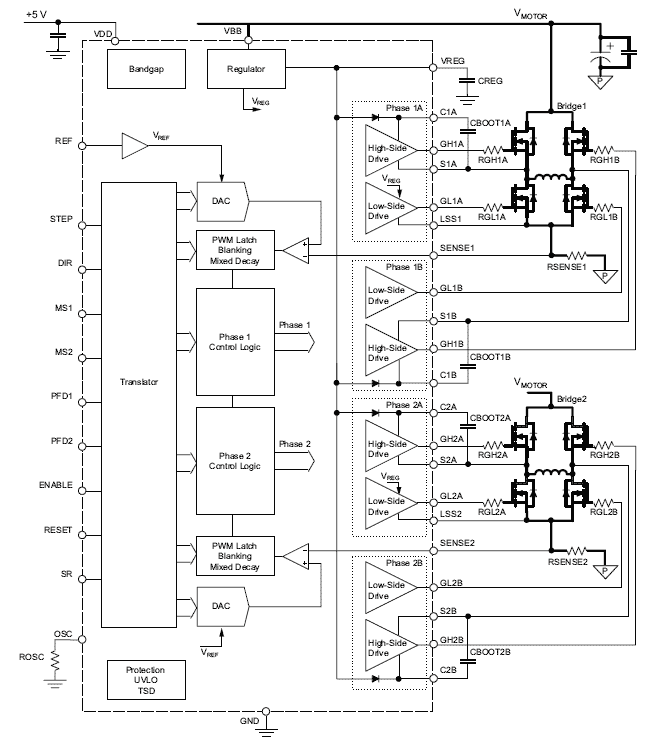

Функциональная схема и схема подключения здесь.
