Texas Instruments представила первые драйверы RGB светодиодов с частотой ШИМ 29 кГц

Texas Instruments LP5018 LP5024 LP5030 LP5036

Новые драйверы светодиодов компании TI помогут разработчикам снизить рассеиваемую мощность и повысить общую эффективность системы в приложениях человеко-машинного интерфейса

Texas Instruments представила новое семейство драйверов светодиодов с независимым управлением смешением цветов, яркостью и режимами энергосбережения. Микросхемы LP5018, LP5024, LP5030 и LP5036 обеспечивают яркие цвета с плавными переходами и снижают энергопотребление системы.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Texas Instruments - LP5018, LP5024, LP5030, LP5036

Драйверы являются первыми в отрасли приборами с частотой диммирования 29 кГц, не воспринимаемой человеческим ухом, что поможет разработчикам приложений, использующих человеко-машинные интерфейсы, таких как портативная электроника, автоматизация зданий и бытовые приборы, полностью устранить шум, слышимый обычно при регулировке освещенности. Кроме того, благодаря интегрированному 12-битному ШИМ генератору, разработчики получат возможность более тонкой регулировки цвета и уровней яркости по сравнению со стандартными решениями, основанными на использовании широтно-импульсной модуляции.

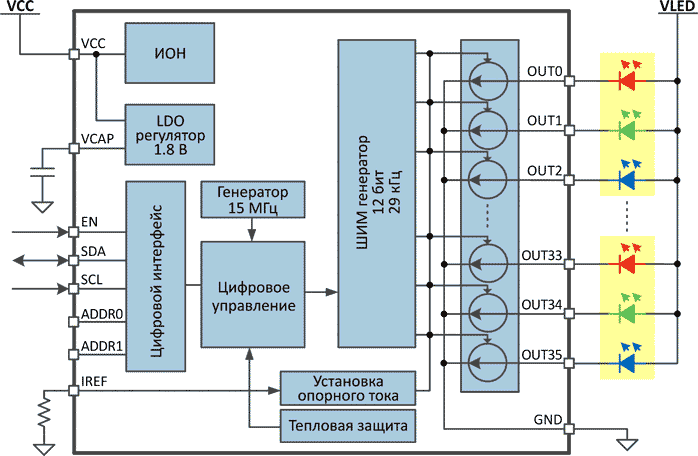

Функциональная схема драйвера LP5036
Функциональная схема драйвера LP5036.

Характерные особенности и преимущества драйверов светодиодов LP5018, LP5024, LP5030 и LP5036

  • Высокое разрешение ШИМ-регулирования яркости:
    В каждом канале устройств семейства LP50xx имеется 12-битный генератор ШИМ, работающий на частоте 29 кГц, находящейся за границами восприятия человеческого слуха, который обеспечивает плавное и живое управление цветом.

  • Сверхнизкое потребление тока:
    Интегрированные цепи управления питанием снижают потребляемый ток всего до 0.01 мА против типичных 9 мА у существующих устройств, что повышает общую эффективность системы в режиме ожидания.

  • Варианты с различным числом каналов:
    18-, 24-, 30- и 36-канальные версии драйверов обеспечивают независимое смешение цветов и управление яркостью, а три программируемые группы управляющих регистров (R, G, B) упрощают написание кода и облегчают процесс конструирования.

Инструменты и средства ускорения разработки

Загрузив графический интерфейс пользователя LP50xx, конструкторы смогут легко сконфигурировать драйверы светодиодов LP5018, LP5024, LP5030 и LP5036. Быстро приступить к разработке помогут оценочные модули LP5024EVM и LP5036EVM.

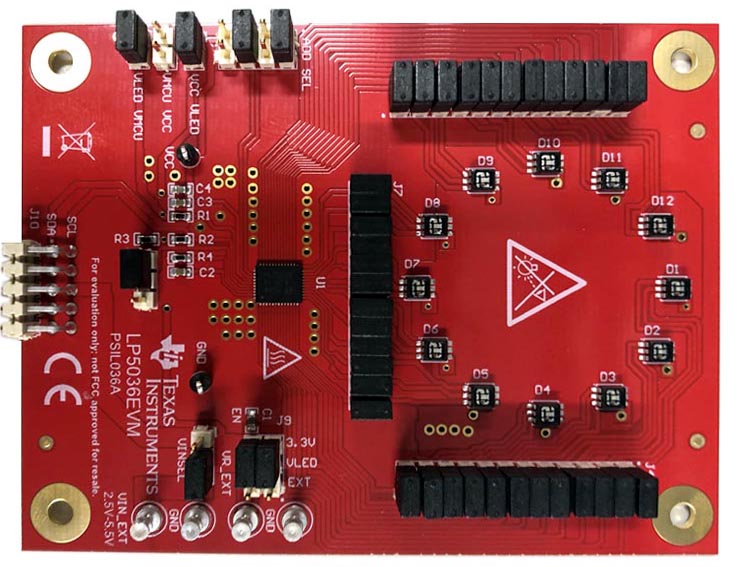

Оценочный набор LP5036EVM с 36 каналами 12-битной ШИМ на основе драйвера LP5036
Оценочный набор LP5036EVM с 36 каналами 12-битной
ШИМ на основе драйвера LP5036.

Чтобы узнать, как реализовать сложные схемы освещения для оконечного оборудования с питанием от источника постоянного напряжения, можно воспользоваться типовым проектом «Различные кольцевые схемы светодиодного освещения» (TIDA-050011). В конструкции использованы два драйвера светодиодов LP5024, которые динамически регулируют яркость, поддерживая постоянный уровень контраста в условиях изменения окружающего освещения.

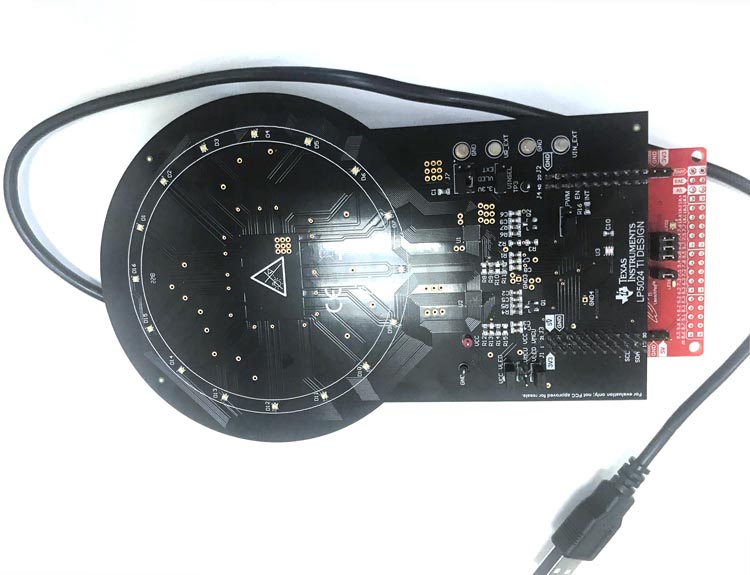

Типовой проект TIDA-050011 с кольцом из RGB светодиодов
Типовой проект TIDA-050011 с кольцом из RGB светодиодов.

Корпуса, доступность и цены

Драйверы LP5018 и LP5024 выпускаются серийно и могут быть приобретены в онлайн-магазине TI. Кроме того, доступны предсерийные образцы микросхем LP5030 и LP5036. В приведенной ниже таблице указаны цены и корпуса новых приборов.

Прибор Число каналов Корпус Цена за шт.
(для партий
из 1,000 устройств)
LP5018 18 QFN 4 мм × 4 мм $0.73
LP5024 24 QFN 4 мм × 4 мм $0.82
LP5030 30 QFN 5 мм × 6 мм $0.97
LP5036 36 QFN 5 мм × 6 мм $1.08

Новые драйверы TI с интегрированными ШИМ пополнили обширный портфель драйверов светодиодов, средств разработки и технических ресурсов, которые могут помочь разработчикам электроники в создании инновационных светотехнических решений.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: First 12-bit, 29-kHz RGB LED driver family enables vivid color and seamless animation with zero audible noise
