Texas Instruments выпускает самые миниатюрные в отрасли высокоинтегрированные преобразователи данных

Texas Instruments » DAC80508, DAC70508, ADS122C04, ADS122U04

Новые прецизионные АЦП и ЦАП сокращают общие размеры систем в промышленных, коммуникационных и персональных электронных приложениях

Texas Instruments (TI) представила четыре миниатюрных высокоточных преобразователя данных с наименьшими размерами в своем классе приборов. Новые приборы позволят разработчикам добавить в свои проекты больше интеллекта и функциональности, сократив при этом площадь, занимаемую системой на плате. Высокоточные восьмиканальные цифро-аналоговые преобразователи (ЦАП) DAC80508 и DAC70508 имеют разрешение 16 и 14 бит, соответственно. Прецизионные 24-битные аналого-цифровые преобразователи (АЦП) ADS122C04 и ADS122U04 имеют двухпроводные интерфейсы, совместимые с I2C и UART, соответственно.

Texas Instruments - DAC80508, DAC70508, ADS122C04, ADS122U04

Новые устройства пополнили семейство прецизионных АЦП и ЦАП, оптимизированных для различных компактных, высокоэффективных или чувствительных к стоимости промышленных, коммуникационных и персональных электронных приложений. Примерами могут служить оптические модули, полевые передатчики, системы с батарейным питанием, средства автоматизации зданий и носимые устройства.

Преимущества ЦАП DAC80508 и DAC70508

  • Уменьшают размеры системы:
    Оба ЦАП содержат встроенный источник опорного напряжения 2.5 В с температурным коэффициентом 5 ppm/°C, устраняющий необходимость во внешнем прецизионном источнике. Микросхемы, поставляемые в корпусах с размерами кристалла DSBGA или WCSP размером 2.4 мм × 2.4 мм и в 16-выводных корпусах QFN размером 3 мм × 3 мм, позволяют сэкономить до 36% площади печатной платы по сравнению с аналогичными приборами конкурентов. Новые ЦАП решают типичную проблему компромисса между высоким уровнем технических характеристик и малыми размерами, позволяя разработчикам добиваться наилучшей точности системы при одновременном снижении размеров платы или увеличении числа каналов.

  • Увеличивают точность и повышают надежность системы:
    Компактные преобразователи DAC80508 и DAC70508 обеспечивают истинную интегральную нелинейность в 1 младший значащий бит, позволяя достичь наивысшей точности, возможной при разрешении 16 и 14 бит, и до 66% превзойти уровни линейности изделий конкурентов. Все характеристики приборов гарантируются в расширенном диапазоне температур от –40 °С до +125 °C. Для повышения надежности системы устройства поддерживают функцию циклического контроля избыточным кодом.

Преимущества АЦП ADS122C04 и ADS122U04

  • Минимизируют размеры печатной платы:
    Миниатюрные 24-битные прецизионные АЦП поставляются в 16- выводных сверхтонких корпусах QFN размером 3 мм × 3 мм, а также в 16-выводных корпусах TSSOP размером 5 мм × 4.4 мм. Двухпроводному интерфейсу требуется меньше изолированных цифровых каналов, чем стандартному интерфейсу SPI, что снижает общую стоимость изолированной системы. Благодаря интеграции гибкого входного мультиплексора, малошумящего усилителя с программируемым усилением, двух программируемых источников тока возбуждения, генератора и высокоточного датчика температуры, эти прецизионные АЦП не нуждаются во внешних цепях.

  • Повышают технические характеристики:
    Оба прибора содержат встроенный источник опорного напряжения 2.048 В с низким температурным дрейфом 5-ppm/°C. Встроенные в них генераторы с двухпроцентной стабильностью помогают проектировщикам улучшать подавление пульсаций шины питания, обеспечивая более высокую точность в условиях повышенного уровня шумов. Благодаря усилению, программируемому от 1 до 128, и низкому уровню шумов, составляющему всего 100 нВ, разработчики с помощью одного АЦП могут измерять как слабые сигналы датчиков, так и сигналы большого уровня. Эти семейства приборов, включающие также совместимые по выводам 16-битные версии, предоставляют проектировщикам гибкость для удовлетворения различных системных требований путем повышения или понижения характеристик.

Инструменты и средства и поддержки разработчика

Для изучения возможностей новых преобразователей данных разработаны оценочные модули DAC80508, ADS122C04 и ADS122U04, любой из которых можно за $99.00 приобрести в онлайн магазине TI и у официальных дистрибьюторов компании.

Оценочный модуль ADS122C04

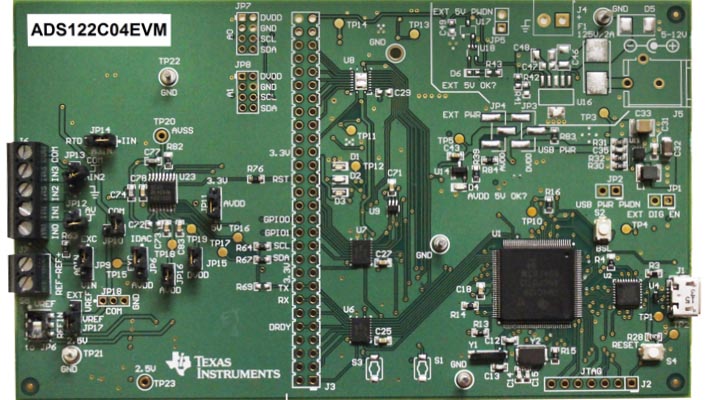

Оценочный модуль ADS122C04.

Инженеры могут начать работу над своими проектами, воспользовавшись ЦАП DAC80508 с базовым проектом для приложений с лазерными диодами, требующих прецизионного контроля тока, а также базовыми проектами с АЦП ADS122C04 и ADS122U04 для высокоточных измерений температуры в типовых проектах теплосчетчика и холодомера.

Загрузив IBIS-спецификации входных и выходных буферов микросхем DACx0508, ADS122C04 и ADS122U04, конструкторы могут смоделировать работу преобразователей данных, чтобы спрогнозировать их поведение в создаваемой системе.

Корпуса, доступность и цены

Цены и корпуса, в которых поставляются новые миниатюрные ЦАП и АЦП, приведены ниже в таблице. DAC80508, DAC70508, ADS122C04 и ADS122U04 выпускаются серийно и могут быть приобретены на складе TI или у официальных дистрибьюторов компании.

Прибор Корпус Цена в партии
из 1000 шт.
DAC80508 DSBGA-16 (2.4 мм × 2.4 мм)
WQFN-16 (3 мм × 3 мм)
От $9.99
DAC70508 DSBGA-16 (2.4 мм × 2.4 мм)
WQFN-16 (3 мм × 3 мм)
От $8.99
ADS122C04 WQFN-16 (3 мм × 3 мм)
TSSOP-16 (5 мм × 4.4 мм)
От $3.95
ADS122U04 WQFN-16 (3 мм × 3 мм)
TSSOP-16 (5 мм × 4.4 мм)
От $3.95

Помимо перечисленных приборов, ассортимент выпускаемых TI миниатюрных преобразователей данных включает в себя одноканальный ЦАП DAC80501, четырехканальный DAC80504 и 12-битный DAC60508, которые позволяют разработчикам легко масштабировать характеристики вверх или вниз, в соответствии с требованиями конкретной системы. Кроме того, для бюджетных приложений компания предлагает 12-битный четырехканальный АЦП TLA2024 и 10-битный восьмиканальный ЦАП DAC53608.

Перевод: Дмитрий Леканов по заказу РадиоЛоцман

На английском языке: Smallest data converters deliver high integration and performance
