Новый цифровой приемопередатчик AKM с интегрированными схемами ФАПЧ и ЦАП поддерживает петлю декартовой обратной связи

AKM AK2401A AK2403

Asahi Kasei Microdevices Corporation (AKM) начала серийное производство микросхем узкополосных радиочастотных приемопередатчиков AK2403. Устройство обеспечивает высокую линейность, требуемую для QPSK и QAM модуляции с использованием технологии декартовой обратной связи. Наличие в AK2403 встроенных схем ЦАП и ФАПЧ способствует уменьшению размеров передающих блоков профессиональных цифровых мобильных радиостанций.

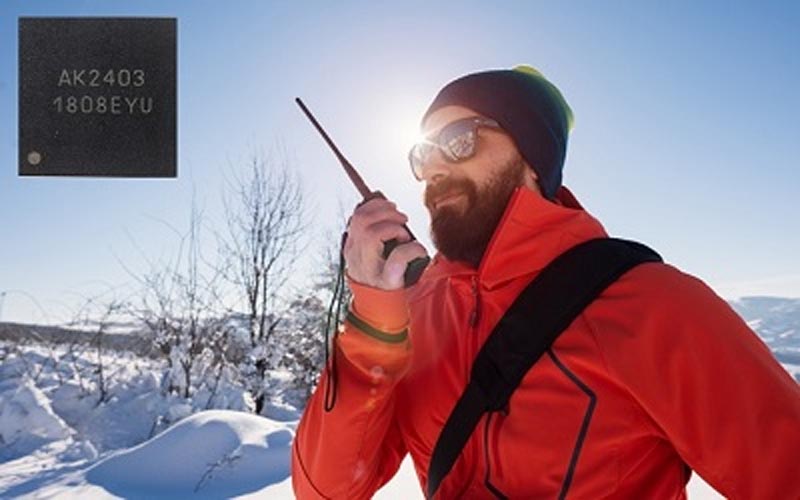

AKM - AK2403

Кроме того, AKM начала массовое производство микросхемы AK2401A – нового приемника/ передатчика прямого преобразования. В ней используется простая радиосистема с фазовой манипуляцией, для построения которой обычно требуется множество дискретных компонентов в сочетании с микросхемой передатчика, такой как AK2403.

Основные характеристики

  • Интегрированные ЦАП и ФАПЧ:
    Благодаря наличию интегрированного ЦАП, AK2403 может напрямую принимать цифровые модулирующие сигналы. Диапазон выходных сигналов ЦАП можно регулировать с шагом 1 дБ в диапазоне от –8 дБ до 7 дБ или с шагом 0.1 дБ в диапазоне от 0 дБ до 1.5 дБ. Внутренняя схема ФАПЧ c дробным коэффициентом деления синтезатора поддерживает частотный диапазон от 50 МГц до 1.0 ГГц. Микросхема может работать как со встроенным, так и с внешним ГУН (генератором, управляемым напряжением). Встроенный ГУН обеспечивает низкий уровень фазовых шумов.

  • Простая калибровка смещения по постоянному току:
    В AK2403 имеется функция калибровки смещения по постоянному току, измеряющая смещение полностью дифференциального выходного усилителя и компенсирующая его. Калибровка выполняется очень просто, путем записи «1» в соответствующий разряд регистра управления.

  • Прекрасные характеристики широкополосных шумов:
  • Уровень широкополосного шума AK2403 достигает –105 дБн, обеспечивая достаточный запас по отношению к уровню –100 дБн при смещении 5 МГц, предписываемому наиболее жестким стандартом – TETRA. (Условия измерения: частота 400 МГц, выходная мощность 3 Вт).

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: A shrunken Digital transceiver; AKM releases a Cartesian Feedback Loop transmission IC with DAC and PLL
