Torex Semiconductor выпустила новую серию 1.5-амперных микромодулей понижающих DC/DC преобразователей, управляемых с использованием технологии HiSAT-COT.
Серия состоит из двух сверхминиатюрных понижающих DC/DC преобразователей XDL601 и XDL602 с интегрированными дросселями и микросхемами управления. Добавив к модулю всего два внешних керамических конденсатора, можно собрать схему источника питания с максимальным выходным током 1.5 А, сэкономив при этом не менее 50% площади печатной платы по сравнению с решениями, основанными на отдельных микросхемах DC/DC преобразователей. Встроенная катушка позволяет упростить конструкцию печатной платы, чтобы минимизировать неисправности, помехи и другие проблемы, связанные с размещением компонентов и разводкой проводников.
 |

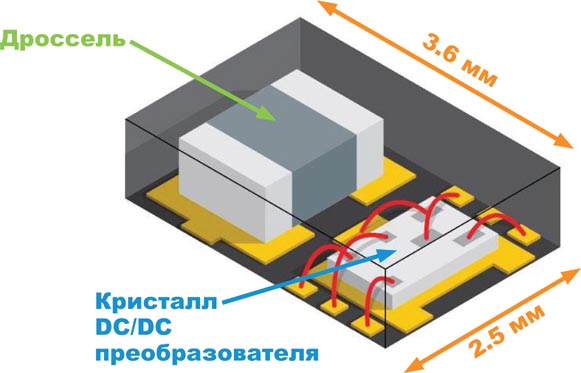

| Конструкция модулей XDL601/XDL602. |
Модули с синхронным выпрямлением работают на частоте 3.0 МГц, преобразуя входное напряжение от 2.5 до 5.5 В в выходное напряжение от 0.8. В до 3.6 В. Есть также варианты с фиксированными стандартными выходными напряжениями. В модулях реализована технология управления HiSAT-COT (High Speed Transient Response - Constant On-Time), обеспечивающая повышенную скорость отклика на переходные процессы и автоматическое переключение между режимами широтно-импульсной (ШИМ) и частотно-импульсной модуляции (ЧИМ) в зависимости от характера нагрузки. ШИМ-управление снижает уровень пульсаций выходного напряжения, тогда как автоматическое переключение между режимами ШИМ и ЧИМ позволяет увеличить КПД преобразователя во всем диапазоне нагрузок – от самой легкой до максимальной.
 |

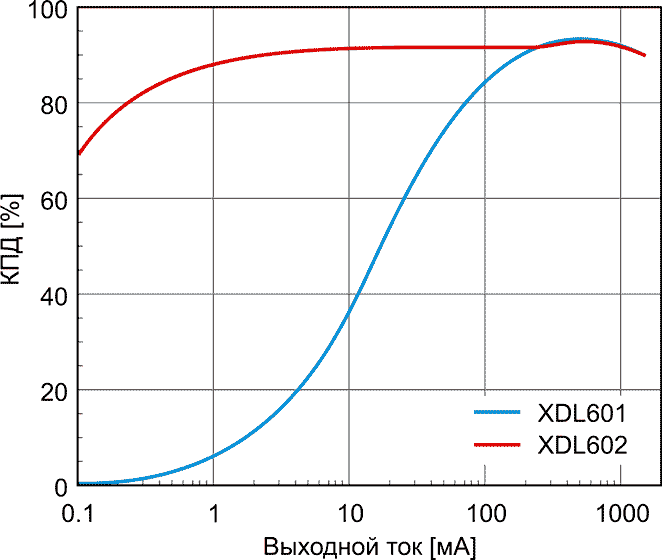

| Типовая зависимость КПД от тока нагрузки. |
Модули XDL601/XDL602 отвечают требованиям Категории 2 автомобильного стандарта AEC-Q100 и рассчитаны на работу в диапазоне температур от –40 °C до +105 °C.

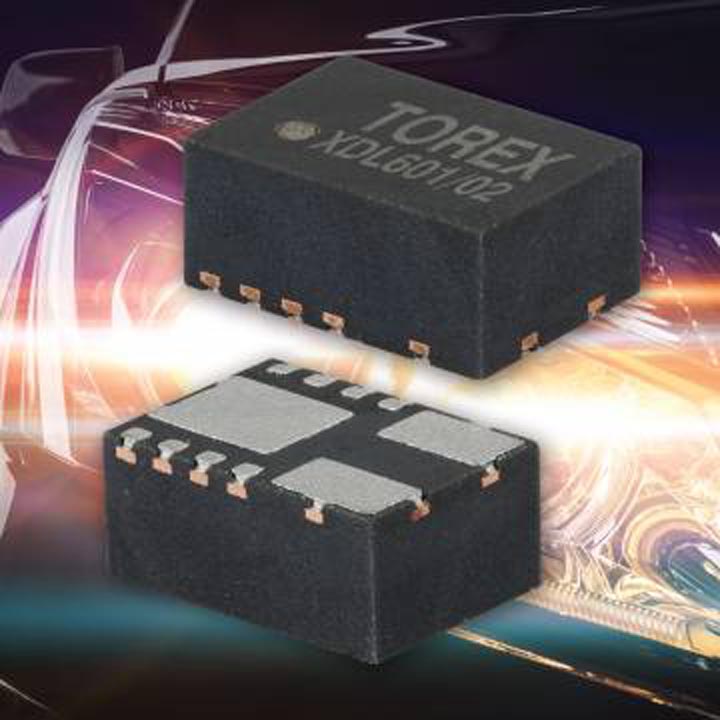

Приборы выпускаются в корпусах DFN3625-11A с размерами 3.6 мм × 2.5 мм × 1.6 мм, имеющих смачиваемые торцы контактов. Углубления в корпусе возле концов контактных площадок позволяют выполнять автоматический визуальный контроль паяных соединений.
Особенности модулей XDL601/XDL602
- Самые миниатюрные в мире среди приборов аналогичного класса понижающие DC/DC преобразователи;
- Низкие шумы;
- Отличное рассеивание тепла;
- Смачиваемые торцы выводов;
- Соответствие Уровню 2 стандарта AEC-Q100.
