Diodes начинает производство 16-разрядных расширителей ввода-вывода с интерфейсом I2C

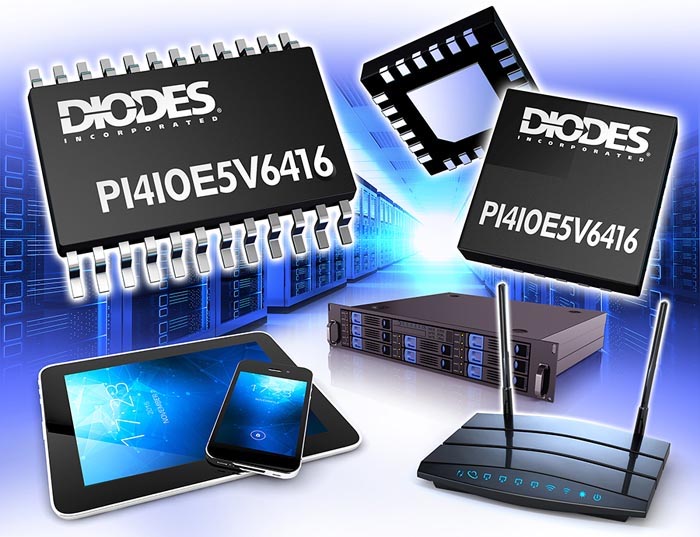

Diodes PI4IOE5V6416

Компания Diodes анонсировала 16-разрядный расширитель ввода-вывода PI4IOE5V6416, обеспечивающий доступ к любому цифровому устройству и управление им через интерфейс I2C в диапазоне входных и выходных напряжений от 1.8 В до 5 В. PI4IOE5V6416 позволяет создавать решения со сверхнизким энергопотреблением для расширения числа доступных входов/ выходов микропроцессоров, микроконтроллеров, специализированных микросхем или ПЛИС с использованием популярного интерфейса I2C. Располагая 16 индивидуально конфигурируемыми входами/ выходами, разработчики могут легко добавить интерфейс I2C к устаревшим периферийным устройствам, таким как клавиатуры, кнопочные переключатели или цифровые датчики. Шина I2C поддерживает как быстрый, так и стандартный режимы обмена.

Diodes - PI4IOE5V6416

Записью в соответствующий регистр каждый из 16 портов микросхемы PI4IOE5V6416 может быть сконфигурирован либо как вход, либо как выход. Все входы/ выходы имеют двухтактную конфигурацию на основе МОП транзисторов. Если вывод запрограммирован входом, транзисторы отключаются, если выходом – соответствующий транзистор обеспечивает низкоомный путь либо к источнику питания, либо к земле. Кроме того, каждый порт имеет программируемые резисторы, подтягивающие вывод к шине питания или земли, а также программируемый уровень выходного тока. Кроме того, у каждого вывода имеется программируемая защелка, если он сконфигурирован как вход.

Обеспечивая гибкое двунаправленное смещение уровней сигналов между хостом и выходами, PI4IOE5V6416 представляет собой идеальное решение для сопряжения устаревших цифровых устройств, работающих при напряжениях до 5.5 В, с современными хостами, питающимися напряжениями от 1.65 В.

PI4IOE5V6416 имеет также выход маскируемого прерывания с открытым стоком, программируемый для переключения по изменению состояния любого из 16 выходов/ выходов. Эта мощная функция найдет множество потенциальных применений везде, где можно использовать определенное условие для инициирования действия на уровне системы, не требуя от хоста постоянного опроса периферийного устройства.

PI4IOE5V6416 отличается исключительно низким током покоя, равным всего 1.5 мкА при напряжении питания 5 В и 1.0 мкА при напряжении 3.3 В. Типовое потребление тока в активном режиме во время непрерывного считывания содержимого регистра при частоте шины I2C 400 кГц составляет 20 мкА (максимальное значение 45 мкА).

PI4IOE5V6416 выпускаются в 24-выводном корпусе TQFN (PI4IOE5V6416LE) или в 24-выводном корпусе TSSOP (PI4IOE5V6416ZDE).

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: GPIO Port Expander From Diodes Incorporated Provides I2C Interface And Level Shifting For Any Peripheral
