Контроллер 100-ваттного обратноходового преобразователя работает при входных напряжениях от 16 до 600 В

Analog Devices LT8316

PowerPulse

Analog Devices/Powered by Linear представила контроллер высоковольтного обратноходового преобразователя, для управления которым не требуется оптоизолятор.

Микросхема LT8316 получает информацию о выходном напряжении на основе обратноходового сигнала, получаемого с третьей обмотки трансформатора.

Алкалиновые батарейки POWER FLASH – новая продукция в линейке поставок Компэл

Analog Devices - LT8316

Перечень типичных приложений контроллера включает изолированные источники питания для телекоммуникационного, автомобильного, промышленного и медицинского оборудования, изолированные автономные источники питания бытового назначения, электрические транспортные средства и аккумуляторные батареи, а также многоканальные изолированные источники питания для драйверов затворов инверторов.

Работа в квазирезонансном граничном режиме улучшает стабилизацию нагрузки, уменьшает размер трансформатора и помогает поддерживать высокий КПД.

При включении питания высоковольтный источник тока заряжает конденсатор, подключенный к выводу INTVCC микросхемы LT8316. В нормальном режиме работы источник тока выключается, и устройство потребляет энергию от третьей обмотки трансформатора, минимизируя мощность, рассеиваемую в режиме ожидания.

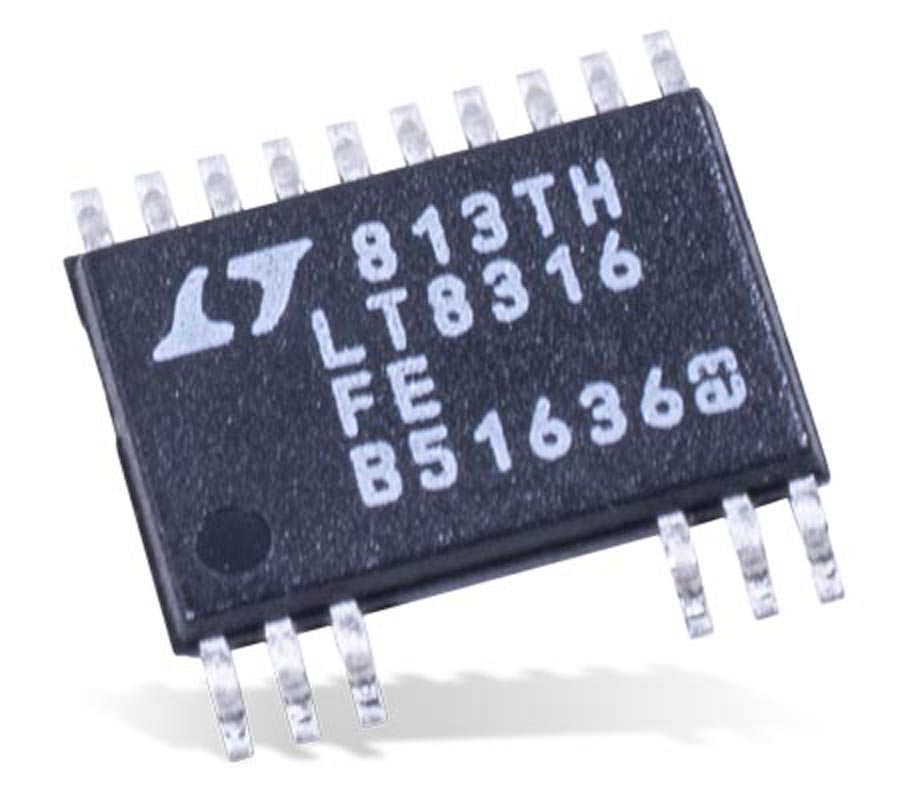

LT8316 работает от источников питания с широким диапазоном напряжений от 16 В до 600 В и может отдавать в нагрузку мощность до 100 Вт. Прибор выпускается в 20-выводном корпусе TSSOP со сниженным тепловым сопротивлением, четыре вывода которого удалены для создания защитного высоковольтного промежутка.

LT8316 может работать либо в квазирезонансном режиме критической проводимости, либо, при легкой нагрузке, в режиме генерации пачек с низким уровнем пульсаций. Предусмотрено программирование параметров мягкого старта и порога ограничения тока. Собственный ток потребления обратноходового контроллера составляет 75 мкА.

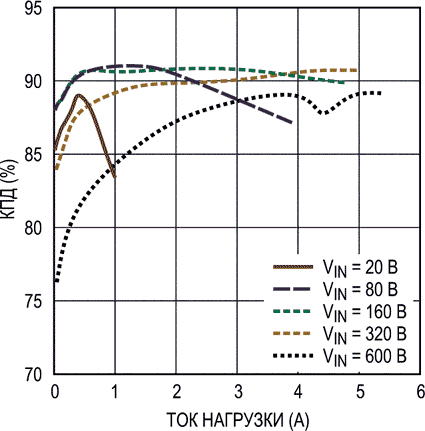

Зависимость КПД от тока нагрузки
Зависимость КПД от тока нагрузки.

Технические характеристики

  • Широкий диапазон входных напряжений: от 15 В до 600 В;
  • Мощность в нагрузке до 100 Вт;
  • Для стабилизации выхода не требуется оптоизолятор;
  • Работа в квазирезонансном режиме критической проводимости;
  • Режимы стабилизации тока и напряжения;
  • Режим генерации пачек с низким уровнем пульсаций при легкой нагрузке;
  • Низкий собственный ток потребления: 75 мкА;
  • Программируемые параметры ограничения тока и мягкого запуска;
  • Корпус TSSOP с увеличенным расстоянием между высоковольтными выводами.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: 100W no-Opto Isolated Flyback Controller Operates from 16V to 600V
