Toshiba начала поставки новых миниатюрных низковольтных фотореле

Toshiba TLP3406SRH TLP3406SRL TLP3407SRH TLP3407SRL TLP3412SRH

Крошечные корпуса позволяют увеличить плотность монтажа тестового оборудования

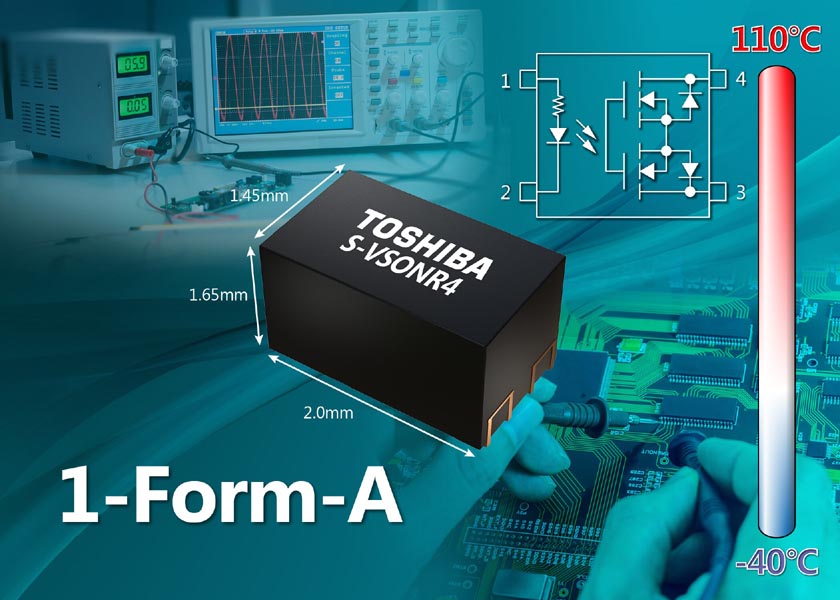

Toshiba Electronics Europe представила семейство из пяти фотореле, выпускаемых в одном из самых миниатюрных корпусов среди предлагаемых отраслью аналогичных приборов. Новые устройства подходят для использования в автоматическом контрольно-измерительном оборудовании, тестерах микросхем и зондовых платах.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Toshiba - TLP3406SRH, TLP3406SRL, TLP3407SRH, TLP3407SRL, TLP3412SRH

Благодаря встроенному резистору два прибора серии TLP34xxSRL и три прибора серии TLP34xxSRH управляются не током, а напряжением. TLP3406SRL и TLP3407SRL поддерживают входные напряжения в диапазоне от 1 8 В до 3.3 В (типовые значения), в то время как TLP3406SRH, TLP3407SRH и TLP3412SRH рассчитаны на диапазон от 3.3 В до 5 В (типовые значения). Эти характеристики улучшают совместимость с современными ПЛИС.

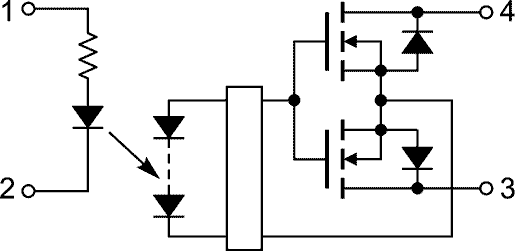

Внутренняя схема фотореле
Внутренняя схема фотореле.

Новые фотореле поставляются в крошечных корпусах S-VSONR4 (2.0 мм × 1.45 мм), требующих на печатной плате площади всего 2.9  мм2, что примерно на 27% меньше, чем самые миниатюрные корпуса Toshiba предыдущего поколения VSONR4 (2.75 мм × 1.45 мм). Кроме того, все устройства имеют встроенный входной резистор, дополнительно экономящий место на печатной плате. Крошечные размеры дадут инженерам возможность создавать более компактное тестовое оборудование, особенно зондовые платы. Это также позволит увеличить количество фотореле на плате для создания решений с более высокой плотностью компоновки.

Несмотря на крошечные размеры, фотореле могут коммутировать большие токи. TLP3406SRx имеют сопротивления открытого ключа не более 0.2 Ом, переключают токи до 1.5 А и в выключенном состоянии выдерживают напряжение 30 В, тогда как для TLP3407SRx эти значения составляют 0.3 Ом, 1 А и 60 В, а для TLP34012SRH – 1.5 Ом, 0.4 А и 60 В. Это делает все новые приборы хорошо подходящими для приложений электропитания устройств в широком спектре испытательного оборудования. Все фотореле гарантированно работают при температурах до 110 °C и обеспечивают напряжение изоляции 500 В с.к.з.

Поставки новых приборов уже начались.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Toshiba launches new family of low voltage driven photorelays
