NEC представила семейства контроллеров 78K0R/Ix3 и 78K0R/Lx3

Компания NEC Electronics представила семейства контроллеров: 78K0R/Ix3 — для управления двигателями и 78K0R/Lx3 — для измерительной техники.

Семейство 78K0R/Ix3

Особенность этого семейства — специально сконфигурированный набор периферийных устройств, оптимально отвечающий задачам управления двигателями:

• Регистр 12-и шестнадцатиразрядных таймеров с частотой тактирования до 40 МГц, которые можно аппаратно объединить для формирования многофазных сигналов управления обмотками двигателей;
• Операционный усилитель с программируемым коэффициентом усиления и два канала компаратора с «трехстабильным» выходом (рис. 1).

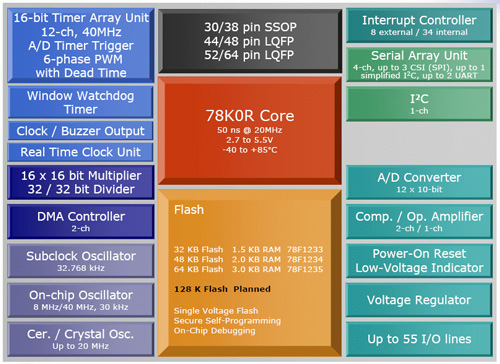

Рисунок 1. Структурная схема 78K0R/Ix3

Все эти узлы позволяют сократить требуемый набор внешних компонентов обвязки и значительно снизить стоимость схемы управления различными видами двигателей.

Для отладки программы есть полнофункциональный оценочный комплект 78K0RIX3-SPINIT (в состав входит бесщеточный двигатель постоянного тока BLDCM) (рис. 2), мезонинная плата MC-CPU-78K0RIE3 (рис. 3) для полнофункционального универсального отладочного комплекта и недорогая тестовая плата QB-78K0RIE3-TB (рис. 4).

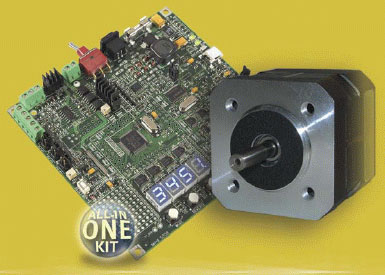

Рисунок 2. Оценочный комплект 78K0RIX3-SPINIT

Рисунок 3. Мезонинная плата MC-CPU-78K0RIE3

Рисунок 4. Тестовая плата QB-78K0RLH3-TB

Доступны исходные коды для программной реализации различных режимов управления различными типами двигателей. Так, например, есть уникальное программно-аппаратное решение 2-х шунтового бессенсорного векторного управления 3-х фазным двигателем, построенное на контроллерах семейства.

Таблица. 2-х шунтовый метод управления на основе 78K0R/IB3 (20 MГц)

Тип двигателя	BLDC
ШИМ	16 кГц	12 кГц
Частота управления	5.3 кГц	2 кГц
Время вычисления	125 мкс (20 МГц)	130 мкс (20 МГц)
Использование процессора	<65%	<26%
Размер кода	<8 кбайт (50%)	<7.5 кбайт
Использование ОЗУ	500 байт (50%)	240 байт (24%)
Области применения	Приводы, системы кондиционирования	Насосы, Вентиляторы

Семейство 78K0R/Lx3

Особенности:

• Драйвер ЖКИ индикатора;
• Быстрый 12-разрядный АЦП последовательного приближения;
• Два канала 12-разрядного ЦАП;
• До 3-х каналов встроенных операционных усилителей (рис. 5).

В качестве средств отладки предлагается оценочный комплект 78K0RLX3-SENSE IT (рис. 6) и недорогая тестовая плата QB-78K0RLH3-TB (рис. 4).

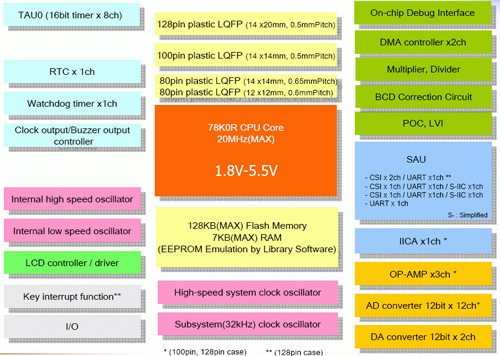

Рисунок 5. Структурная схема семейства 78K0R/Lx3

Рисунок 6. Оценочный комплект 78K0RLX3-SENSE IT
