AKM разработала новый драйвер двигателей, работающий от одного источника питания 32 В

Корпорацией Asahi Kasei Microdevices Corporation (AKM) разработаны два драйвера двигателей, способные работать от одного источника питания 32 В. Микросхемы AP1041 и AP1042 содержат мощный H-мост, рассчитанный на управление одним двигателем постоянного тока. Начало серийного производства приборов запланировано на 1 квартал 2020 года.

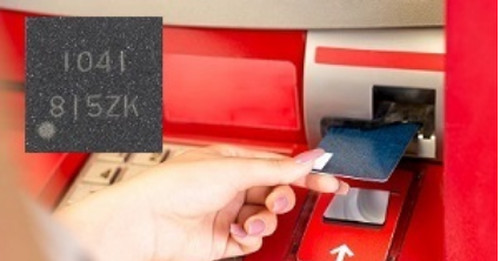

AP1041 и AP1042, выпускаемые в 24-контактных корпусах QFN размером 4 × 4 мм со сниженным тепловым сопротивлением, идеально подходят для построения компактных схем управления сильноточными электродвигателями. Эти устройства предназначены для использования в 24-вольтовых системах, таких как оборудование офисной автоматизации, в частности, многофункциональные принтеры, лазерные принтеры, банкоматы, POS терминалы и так далее.

Особенности

Управление выходным током с помощью встроенной схемы ШИМ

Микросхемы серии AP104x позволяют управлять коэффициентом заполнения ШИМ с помощью напряжения, подаваемого на вывод VREF. Эта функция дает возможность регулировать выходной ток в соответствии с напряжением VREF, чтобы управлять скоростью двигателя и подавлять броски тока при включении питания. Приборы серии AP104x не требуют токоизмерительного резистора, что позволяет уменьшить площадь, занимаемую схемой управления на печатной плате.

Регулируемое время срабатывания защиты от токовой перегрузки

Микросхемы содержат схему обнаружения перегрузки по току выходного каскада. Время обнаружения можно настраивать внешним резистором, подключаемым к выводу TBLANK. Эта функция позволяет подобрать оптимальные характеристики защиты от токовой перегрузки при замене двигателя или источника питания.

В устройства серии AP104x интегрированы цепи защиты от пониженного напряжения, перегрузки, перегрева и сквозных токов. Безопасность работы микросхем повышается также благодаря выводу FLAG, который активируется на время работы защитной функции.

Компактные корпуса

Приборы серии AP104x выпускаются в 24-контактных корпусах QFN размером 4 × 4 мм.

Области применения

• Офисное оборудование, например, многофункциональные принтеры;
• Лазерные принтеры;
• Ручные сканеры;
• Банкоматы, торговые автоматы, автоматы по продаже билетов;
• Валютно-обменные и POS терминалы.
