Nexperia представляет самые быстрые в отрасли синфазные фильтры со встроенной защитой от ЭСР для сверхскоростных интерфейсов USB

Nexperia PCMF1USB3BA PCMF2USB3BA PCMF3USB3BA

Самая широкая полоса пропускания дифференциального сигнала. высокая устойчивость к перенапряжениям и низкое напряжение ограничения

Nexperia анонсировала выпуск самых быстрых на рынке приборов, объединяющих синфазный фильтр (дроссель) и элементы защиты от электростатических разрядов (ЭСР). Новая серия защитных устройств PCMFxUSB3BA/C имеет самую широкую в отрасли полосу пропускания дифференциального сигнала – до 10 ГГц по уровню 3 дБ – и отличается очень высокой устойчивостью к перенапряжениям, выдерживая воздействие импульса тока 8/20 мкс амплитудой до 7.5 А. Приборы предназначены для подавления синфазных и несимметричных помех в сверхвысокоскоростных линиях передачи данных при минимальном воздействии на целостность сигнала.

Светодиодные драйверы MEAN WELL для систем внутреннего освещения

Nexperia - PCMF1USB3BA, PCMF2USB3BA, PCMF3USB3BA

Новые устройства, разработанные в соответствии с требованиями спецификаций Super Speed USB (USB 3.0), обеспечивают эффективную защиту одной, двух или трех пар линий (Tx +/-, Rx +/-, D +/-), а также фильтрацию помех. Системная надежность фильтров, проверенных в цепях защиты линии связи 10 Гбит/с, превышает требования Уровня 4 стандарта IEC 61000-4-2, что позволяет использовать их с чувствительными СнК. Кроме того, по сравнению с дискретными конструкциями, предложенное решение сводит к минимуму отражения. Использование в приборах технологии TrEOS обеспечило низкое напряжение ограничения и высокую надежность. PCMFxUSB3BA/C расширяют семейство синфазных фильтров Nexperia (устройств PCMF), помогая оптимизировать выбор между дифференциальной полосой пропускания и подавлением основной частоты синфазного сигнала и его высших гармоник.

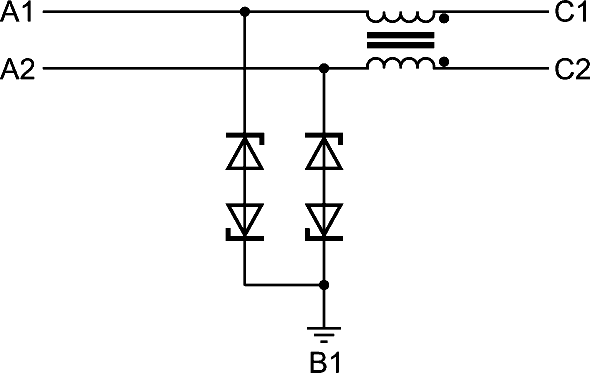

Схема фильтра PCMF1USB3BA/C в корпусе WLCSP5
Схема фильтра PCMF1USB3BA/C в корпусе WLCSP5.

Комментирует Стефан Сейдер (Stefan Seider), менеджер по продукции, Nexperia: «Помимо способности снижать уровень электромагнитных помех, синфазные фильтры с защитой от ЭСР также очень популярны благодаря своей эффективности в цепях защиты чувствительных приемопередатчиков. Они добавляют импеданс к паре сигнальных линий, который очень мал для дифференциальных сигналов, но значительно ослабляет синфазные помехи, а также такие несимметричные помехи, как ЭСР».

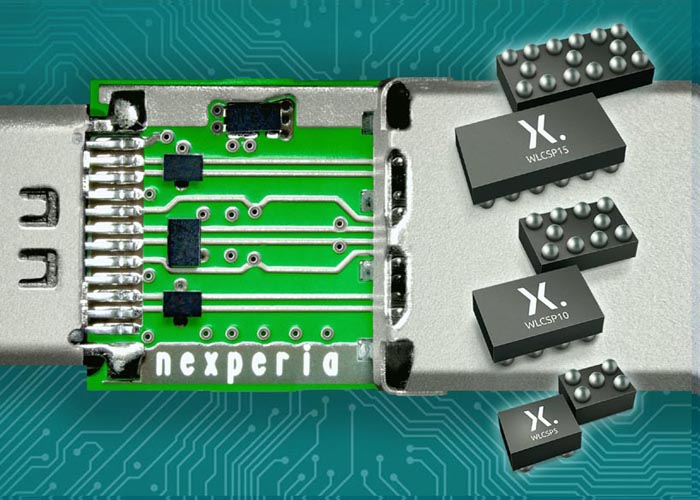

Новые фильтры PCMF поставляются в низкоиндуктивных миниатюрных корпусах WLCSP. Устройства совместимы по выводам с доступными решениями, предназначенными только для защиты от ЭСР, что позволяет быстро вносить изменения в существующие схемы.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Nexperia introduces industry's fastest Common Mode Filters with Integrated ESD Protection for Super Speed USB
