Mornsun выпускает новую микросхему двухтактного драйвера трансформатора

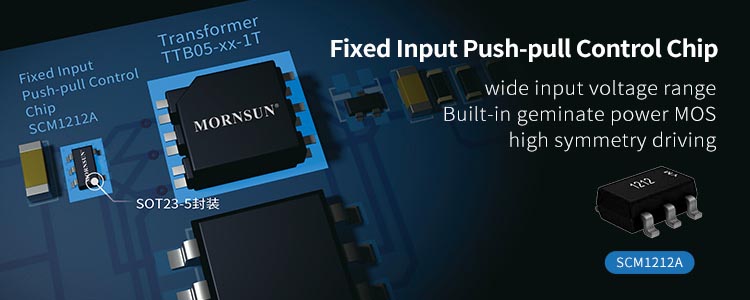

Mornsun SCM1212A

В новейшей микросхеме двухтактного драйвера трансформатора, выпущенной китайской компанией Mornsun, интегрированы функция мягкого запуска, защита от короткого замыкания выхода и защита от перегрева, эффективно повышающие надежность устройства. Микросхема SCM1212A в корпусе SOT23-5 функционально эквивалентна микросхеме SCM1201A в корпусе SOT23-6 и отличается только количеством выводов.

Mornsun - SCM1212A

Микросхема SCM1212A с интегрированным сдвоенным мощным MOSFET может нормально работать при низком входном напряжении 4.5 В, и не будет повреждена высоким входным напряжением 40 В. Высокая симметрия сигналов управления внутренними MOSFET снижает степень разбаланса, характерного для двухтактной топологии.

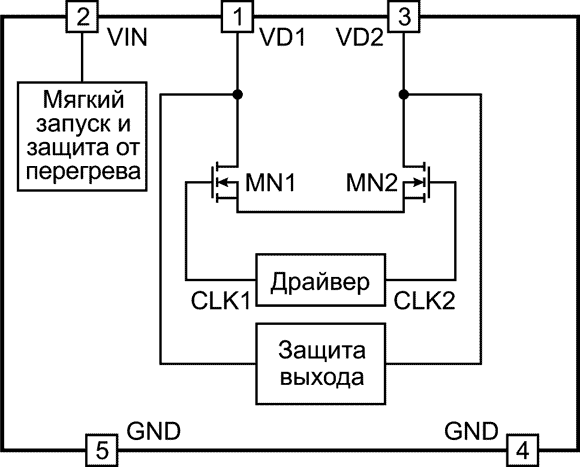

Блок-схема SCM1201A
Блок-схема SCM1201A.

Вот три ключевые особенности микросхемы:

  • Функция мягкого запуска:
    Эту функция позволяет избежать повреждений, вызванных высокими пусковыми токами, и обеспечить нормальный запуск при полной нагрузке.

  • Защита от короткого замыкания выхода:
    Порог срабатывания этой защиты имеет хорошую воспроизводимость и не зависит ни от уровня выходной мощности, ни от температуры.

  • Защита от перегрева:
    При превышении температурой кристалла установленного порога микросхема переходит в режим сна и автоматически возобновляет работу, когда температура снова опускается до заданного значения.

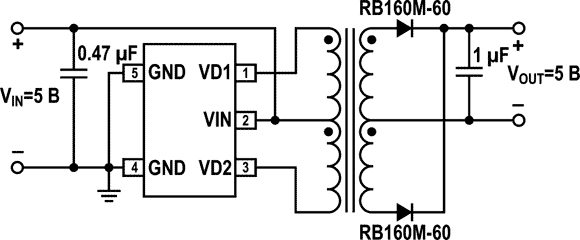

Упрощенная схема включения SCM1201A
Упрощенная схема включения SCM1201A.

Область применения

Микросхема может использоваться в изолированных источниках питания, системах управления производственными процессами, в медицинском и телекоммуникационном оборудовании и многих других областях.

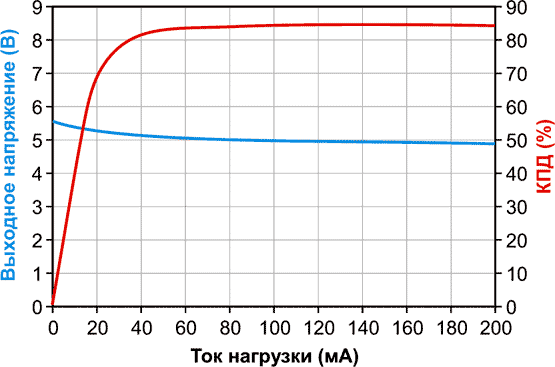

Зависимость выходного напряжения и КПД от тока нагрузки
Зависимость выходного напряжения и КПД от тока нагрузки.

Основные характеристики

  • Диапазон входных напряжений 4.5 … 8 В;
  • Интегрированный сдвоенный мощный MOSFET;
  • Высокая симметрия управления MOSFET;
  • Встроенная схема мягкого запуска;
  • Защита от короткого замыкания;
  • Защита от перегрева кристалла;
  • Диапазон рабочих температур перехода от –40 °C до +125 °C;
  • Обеспечивает согласование с трансформатором; (рекомендуемая серия TTB05xx-1T).

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Fixed Input Push-pull Control Chip SCM1212A, Integrating Three Key Technologies
