Analog Devices анонсирует универсальный DC/DC преобразователь с интегрированным 150-вольтовым ключом

Analog Devices LT8365

Analog Devices представила микросхему управляемого по току DC/DC преобразователя LT8365 с интегрированным ключом 1.5 А/150 В, работающего в диапазоне входных напряжений от 2.8 В до 60 В. Благодаря уникальной архитектуре с единственным выводом обратной связи, устройство может использоваться в конфигурациях понижающего, SEPIC или инвертирующего преобразователя. В пульсирующем режиме (Burst Mode) LT8365 потребляет ток покоя до 9 мкА, поддерживая высокий КПД при очень низких выходных токах, при этом типовая амплитуда пульсаций выходного напряжения составляет менее 15 мВ.

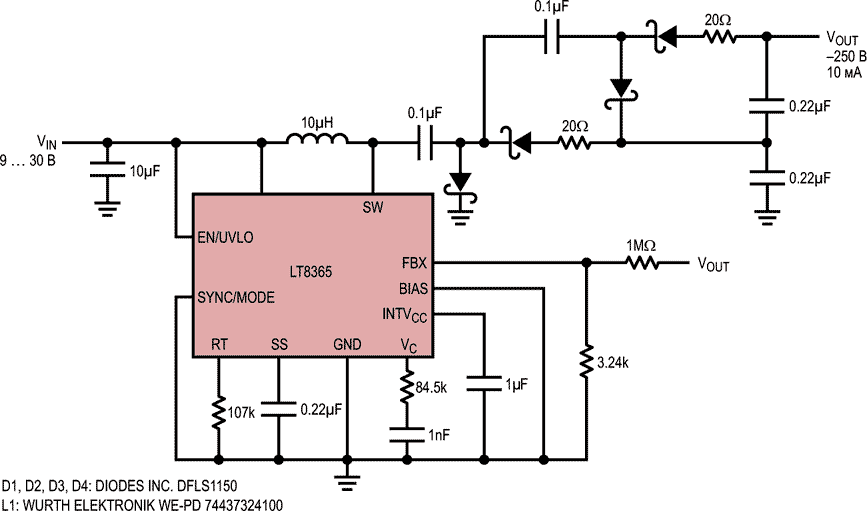

Инвертирующий преобразователь с выходным напряжением -250 В и частотой переключения 400 кГц
Инвертирующий преобразователь с выходным напряжением –250 В
и частотой переключения 400 кГц.

Вывод внешней коррекции позволяет оптимизировать полосу пропускания петли обратной связи в широком диапазоне входных и выходных напряжений и частот переключения, программируемых от 100 кГц до 500 кГц. С помощью вывода SYNC/MODE можно синхронизировать частоту переключения с внешним источником импульсов. Кроме того, этот вывод может использоваться для выбора между пульсирующим режимом и режимом пропуска импульсов. Для повышения КПД предусмотрен вывод BIAS, который можно использовать для подключения второго источника питания шины INTVCC. Дополнительные функции включают следящее управление частотой и программируемые параметры мягкого старта для контроля тока дросселя во время запуска схемы.

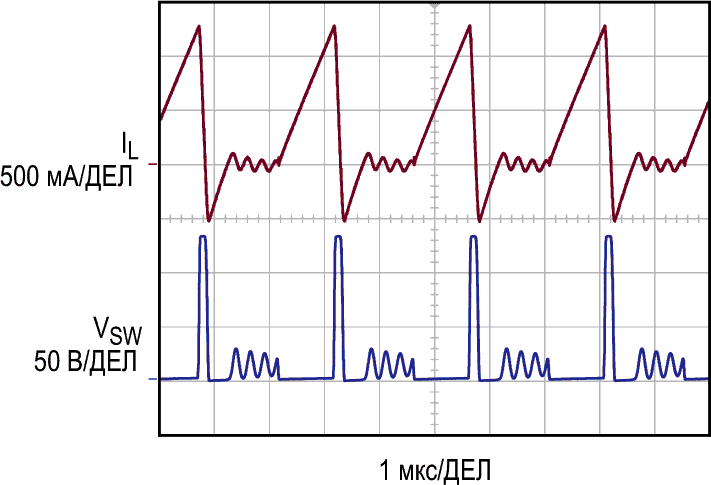

Форма сигналов в схеме преобразователя
Форма сигналов в схеме преобразователя.

LT8365 доступен в 16-выводном корпусе MSOP со сниженным тепловым сопротивлением, четыре вывода которого удалены для создания высоковольтного промежутка.

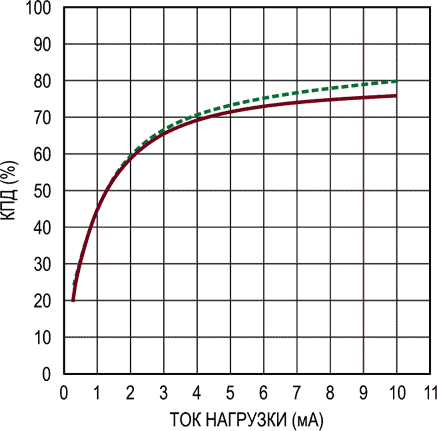

Зависимость КПД от тока нагрузки для преобразователя с входным напряжением 9…30 В, выходным напряжением -250 В и частотой переключения 400 кГц
Зависимость КПД от тока нагрузки для преобразователя
с входным напряжением 9…30 В, выходным напряжением –250 В
и частотой переключения 400 кГц.

Основные особенности

  • Широкий диапазон входных напряжений от 2.8 В до 60 В;
  • Burst Mode с низким уровнем пульсаций и сверхнизким током потребления 9 мкА;
  • Силовой ключ 1.5 А/150 В;
  • Положительное и отрицательное выходное напряжение, программируемое с помощью единственного вывода обратной связи;
  • Программируемая частота переключения (100 кГц … 500 кГц);
  • Возможность синхронизации с внешним источником импульсов;
  • Расширение спектра частотной модуляцией для снижения уровня помех;
  • Вывод BIAS для увеличения КПД;
  • Программируемый порог блокировки при пониженном напряжении;
  • 16-выводной корпус MSOP со сниженным тепловым сопротивлением;
  • Проходит процедуру сертификации на соответствие стандарту AEC-Q100.

Области применения

  • Промышленность и автомобилестроение;
  • Телекоммуникации;
  • Медицинское диагностическое оборудование;
  • Портативная электроника.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Analog Devices Introduced Low IQ Boost/SEPIC/Inverting Converter with 1.5A, 150V Switch
