Infineon выпустила новый многорежимный контроллер обратноходового преобразователя для импульсных источников питания

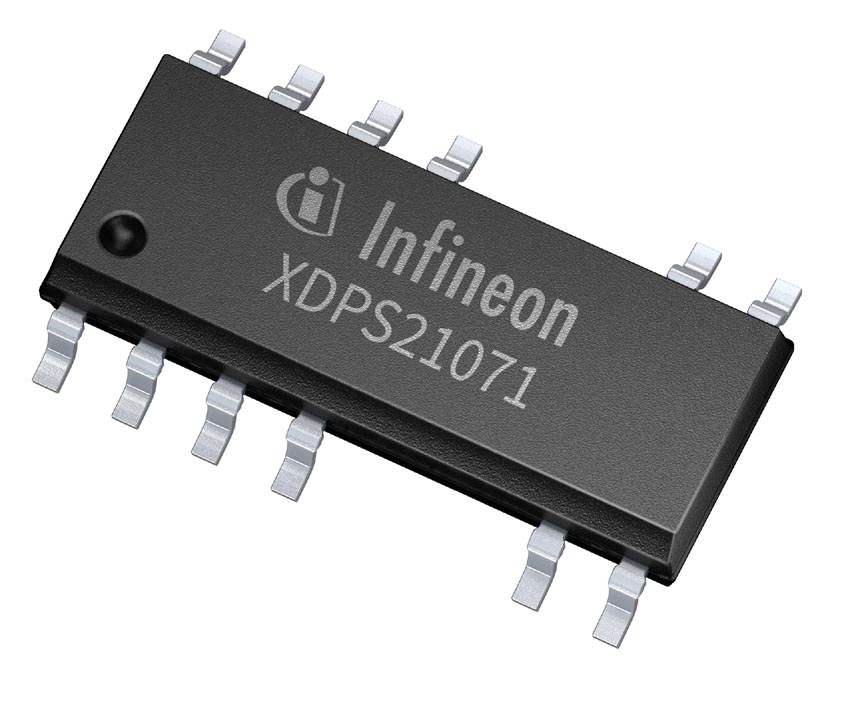

Infineon XDPS21071

Infineon Technologies выпустила первый в отрасли цифровой контроллер обратноходового преобразователя XDPS21071 с переключением при нулевом напряжении (zero-voltage switching – ZVS), увеличивающим КПД системы. Этот контроллер предназначен, прежде всего, для приложений быстрой зарядки, таких как USB-PD или QuickCharge. КПД при легкой нагрузке оптимизирован для приложений с переменной выходной мощностью.

Infineon - XDPS21071

XDPS21071 содержит высокоэффективный цифровой контроллер обратноходового преобразователя с интегрированным драйвером сдвоенного MOSFET и 600-вольтовой цепью запуска на обедненном МОП-транзисторе. Контроллер первичной стороны управляет внешним высоковольтным MOSFET обратноходовой схемы и внешним низковольтным MOSFET, формирующим импульсы, обеспечивающие условия ZVS для высоковольтного MOSFET. Устройство поддерживает фиксированную частоту переключения до 140 кГц.

Запатентованная схема коммутации с принудительной частотой резонанса (FFR), реализованная с помощью цифрового алгоритма, настраиваемого путем установки параметров через имеющийся порт UART) поддерживает высокий уровень характеристик и облегчает соблюдение требований к эффективности преобразования, установленных международными стандартами (например, EU CoC версия 5 Tier 2 и DoE Уровень VI). Интеллектуальная самонастройка, благодаря которой для каждой нагрузки автоматически устанавливается наилучший рабочий режим (FFR, режим критической проводимости, пульсирующий режим) упрощает процессы проектирования и оптимизации системы. Работа в режиме ZVS обеспечивает минимальный уровень коммутационных потерь. Высочайшие характеристики системы достигаются за счет минимального увеличения цены конечного решения. В контроллер интегрирована схема адаптивной защиты от перегрузки по току. Прибор не содержит свинца и отвечает требованиям директивы RoHS.

Доступность

Контроллер XDPS21071 уже доступен для приобретения в SMD корпусе DSO-12. Помимо микросхемы контроллера, с марта 2020 года Infineon будет предлагать оценочный набор 45-ваттного устройства быстрой зарядки USB-PD Type-C (REF_XDPS21071_45W1), содержащего цифровой контроллер обратноходового преобразователя XDPS21071, 700-вольтовый MOSFET с суперпереходом IPD70R360P7S семейства CoolMOS P7, MOSFET синхронного выпрямителя BSC0805LS семейства OptiMOS PD и малосигнальный MOSFET BSL606SN.

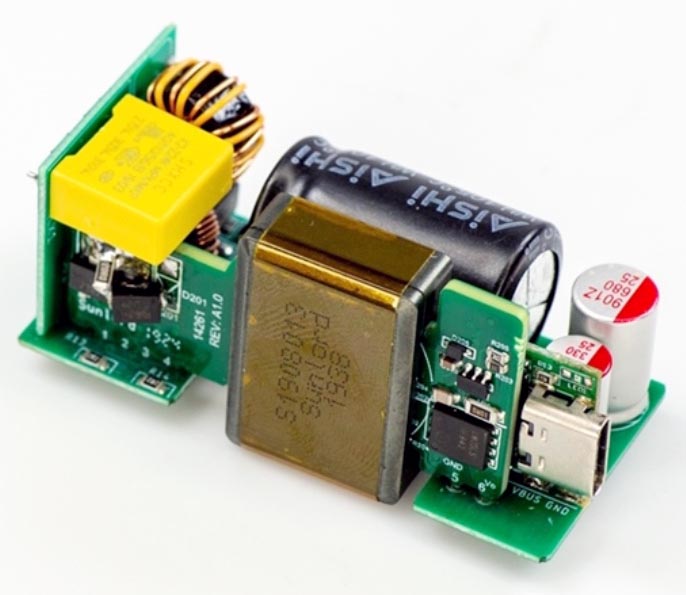

Базовый проект 45-ваттного адаптера USB-PD на основе XDPS21071
Базовый проект 45-ваттного адаптера USB-PD на основе XDPS21071.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: High efficiency: A multi-mode, forced-frequency-resonant digital controller IC for SMPS applications
