Texas Instruments представила семейство супервизоров питания с регулируемой задержкой сброса

Texas Instruments TLV840

Texas Instruments (TI) представила семейство микросхем супервизоров напряжения или сброса, которые могут работать при высоких уровнях напряжения, потребляя очень низкий ток во всех диапазонах напряжений питания VDD и температур. Семейство TLV840 отличается наилучшим сочетанием низкой потребляемой мощности, высокой точности и низкой задержки распространения (типовое значение составляет 30 мкс).

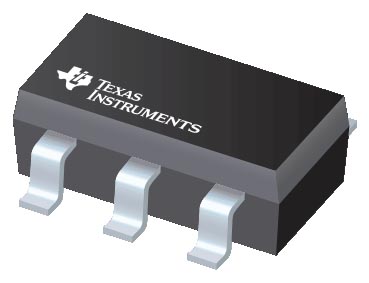

Texas Instruments - TLV840

Выходной сигнал сброса вырабатывается, когда напряжение на шине VDD падает ниже отрицательного порога. Сигнал RESET сбрасывается, если по истечении времени задержки напряжение VDD превысит сумму напряжения отрицательного порога и напряжения гистерезиса. Для микросхем TLV840C и TLV840M предусмотрена возможность программирования времени задержки сброса с помощью конденсатора, подключаемого между выводом CT и землей. Для минимальной задержки сброса вывод CT может быть оставлен неподключенным. В микросхеме TLV840N программирование задержки не предусмотрено; она выпускается в вариантах с фиксированными задержками 40 мкс, 2 мс, 10 мс, 30 мс, 50 мс, 80 мс, 100 мс, 150 мс, 200 мс.

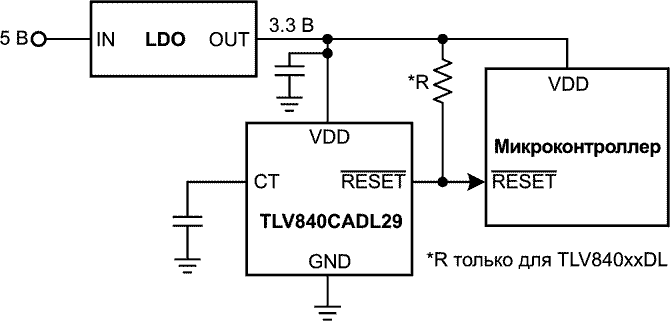

Типовая схема включения
Типовая схема включения.

Дополнительные особенности:

  • Низкое напряжение сброса по включению питания,
  • Встроенная защита от кратковременных импульсных помех на шине VDD,
  • Встроенный гистерезис,
  • Низкий ток утечки стока.

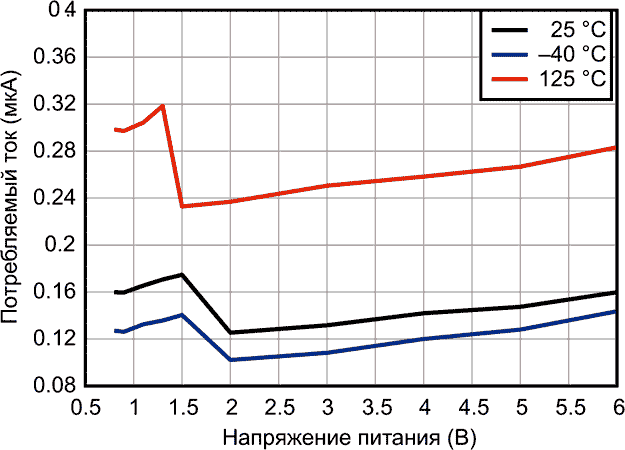

Типовая зависимость потребляемого тока от напряжения питания
Типовая зависимость потребляемого тока от напряжения питания.

TLV840 – это идеальное решение для контроля напряжения в промышленных системах и приложениях с батарейным питанием или низкой потребляемой мощностью.

Основные технические характеристики

  • Диапазон рабочих напряжений от 0.7 В до 6 В;
  • Сверхнизкий ток потребления: типовое значение 120 нА;
  • Фиксированные напряжения порога: от 0.8 В до 5.5 В шагами по 0.1 В:
    • Высокая точность: типовое значение 0.5%,
    • Встроенный гистерезис: типовое значение 0.5%;
  • Время задержки сброса программируется конденсатором (TLV840C, TLV840M):
    • Минимальное время задержки без конденсатора: 30 мкс (типовое значение);
  • Ручной сброс с низким активным уровнем (TLV840M);
  • Четыре конфигурации выхода:
    • TLV840xxDL: открытый сток, активный уровень низкий (RESET);
    • TLV840xxPL: двухтактный, активный уровень низкий (RESET);
    • TLV840xxDH: открытый сток, активный уровень высокий (RESET);
    • TLV840xxPH: двухтактный, активный уровень высокий (RESET);
  • Широкий диапазон рабочих температур от –40 °C до +125 °C;
  • Корпус SOT23-5 (DBV).

Области применения

  • Драйверы двигателей;
  • Системы автоматизации и управления предприятиями;
  • Домашние кинотеатры и развлечения;
  • Электронные кассовые терминалы;
  • Объекты сетевой инфраструктуры;
  • Центры обработки данных и корпоративные вычисления;
  • Многофункциональные принтеры.

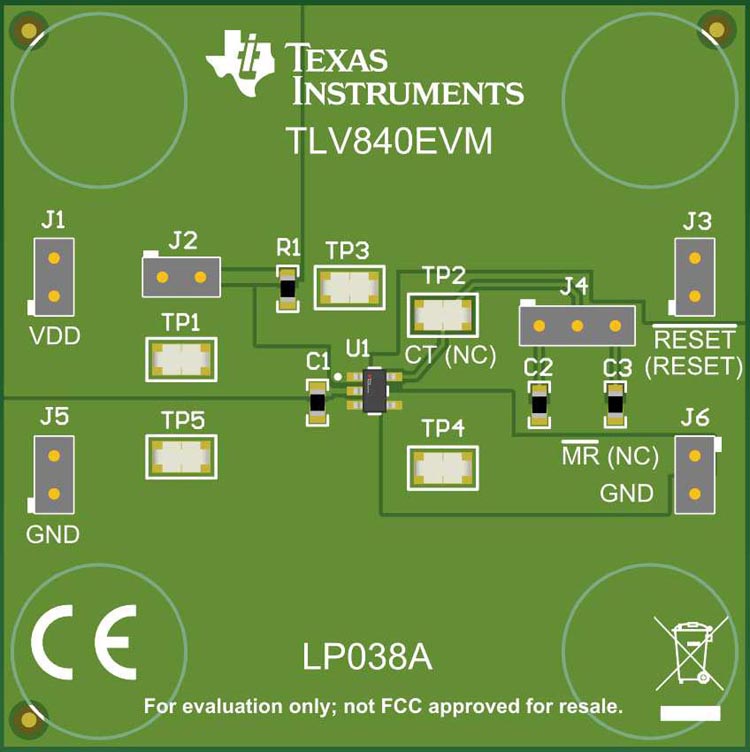

Оценочный модуль TLV840EVM
Оценочный модуль TLV840EVM.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: TI introduced Nano-Power Ultra-Low Voltage Supervisor with Adjustable Reset Time Delay
