Analog Devices расширяет семейство понижающих преобразователей Silent Switcher 2

Analog Devices LT8648S

В новом синхронном понижающем регуляторе LT8648S, выпущенном на рынок компанией Analog Devices, реализована архитектура Silent Switcher второго поколения, разработанная для минимизации электромагнитных излучений (ЭМИ) при обеспечении высокого КПД на высоких частотах переключения. Особенностью этой архитектуры является, в частности, интеграция входных и вольтодобавочных конденсаторов для оптимизации всех высокочастотных контуров тока и упрощения достижения заявленных уровней ЭМИ за счет снижения чувствительности к топологии печатной платы. Такие характеристики делают LT8648S идеальным устройством для восприимчивых к шумам приложений и сред.

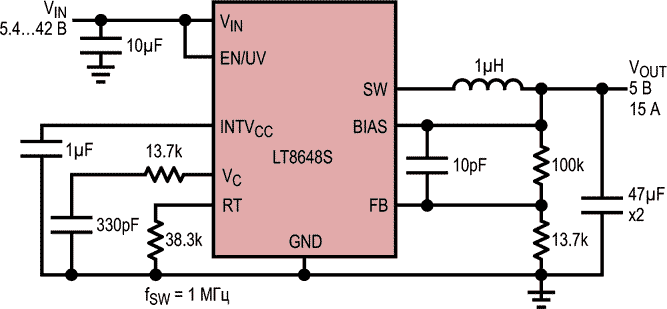

Типовая схема включения LT8648S
Типовая схема включения LT8648S.

Быстрое и чистое переключение с низкими выбросами на фронтах обеспечивает высокий КПД даже на высоких частотах переключения и небольшие размеры общего решения. Режим управления по пиковому току дросселя в сочетании с минимальным временем включенного состояния 25 нс позволяет на любой частоте работать с большим коэффициентом понижения. Подключаемая к выводу VC цепь внешней частотной коррекции позволяет улучшить переходный отклик на высоких рабочих частотах. Вывод VC, кроме того, может использоваться для управления распределением тока, а с помощью вывода CLKOUT можно синхронизировать с LT8648S другие регуляторы напряжения.

Пульсирующий режим обеспечивает низкое потребление тока в режиме ожидания, а режим принудительной непрерывной проводимости позволяет управлять частотными гармониками во всем диапазоне выходных нагрузок, Расширение спектра импульсов синхронизации дает возможность дополнительно снизить излучение электромагнитных помех. Функции мягкого запуска и слежения за выходным напряжением поддерживаются выводом SS, а установить точный входной порог для схемы блокировки при пониженном напряжении можно с помощью вывода EN/UV.

Зависимость КПД от тока нагрузки
Зависимость КПД от тока нагрузки.

Технические характеристики

  • Архитектура Silent Switcher 2:
  • Ультранизкий уровень электромагнитных излучений на любой печатной плате;
  • Нечувствительность к топологии печатной платы;
  • Внутренние блокировочные конденсаторы, снижающие излучение помех;
  • Опция модуляции частоты переключения для расширения спектра;
  • Высокий КПД при высокой рабочей частоте:
  • До 95.5% на частоте 1 МГц при преобразовании 12 В/5 В;
  • До 93% на частоте 2 МГц при преобразовании 12 В/5 В;
  • Широкий диапазон входных напряжений от 3 В до 42 В;
  • Выходной ток 15 А;
  • Низкий ток потребления в пульсирующем режиме:
  • 100 мкА при преобразовании 12 В/5 В;
  • Пульсации выходного напряжения менее 10 мВ пик-пик;
  • Внешняя коррекция: быстрый отклик на переходные процессы и возможность параллельной работы нескольких устройств на общую нагрузку;
  • Минимальное время включенного состояния 25 нс;
  • Низкое падение напряжения при любых условиях: 35 мВ при токе 1 А;
  • Принудительный режим непрерывной проводимости;
  • Регулируемая или внешняя частота синхронизации от 200 кГц до 2.2 МГц;
  • Мягкий запуск и индикатор «Питание в норме»;
  • Без повреждений выдерживает большие обратные токи;
  • Миниатюрный 36-контактный корпус LQFN размером 7 мм × 4 мм;
  • Проходит сертификацию на соответствие требованиям стандарта AEC-Q100.

Области применения

  • Источники питания автомобильного и промышленного оборудования;
  • Понижающие преобразователи общего назначения.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Analog Devices announces 42V, 15A Synchronous Step-Down regulator Silent Switcher 2
