Texas Instruments анонсировала изолированный двухканальный драйвер затворов для автомобильных приложений

Texas Instruments UCC21320-Q1

Texas Instruments анонсировала изолированный двухканальный драйвер затворов UCC21320-Q1 с пиковыми вытекающими и втекающими токами, равными 4 А и 6 А, соответственно. Микросхема, предназначенная для управления мощными MOSFET, IGBT и SiC MOSFET, работающими на частотах до 5 МГц, имеет самые низкие в своем классе задержки распространения и искажения ширины импульсов.

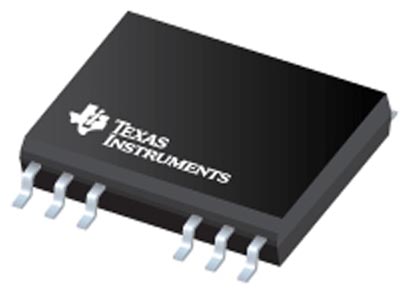

Texas Instruments - UCC21320-Q1

Входная сторона изолирована от двух выходных драйверов базовым изолирующим барьером с электрической прочностью 3.75 кВ с.к.з. и устойчивостью к синфазным помехам со скоростью нарастания не менее 100 В/нс. Внутренняя функциональная изоляция между двумя драйверами вторичной стороны рассчитана на рабочее напряжение до 1500 В постоянного тока.

Функциональная схема UCC21320-Q1
Функциональная схема UCC21320-Q1.

Каждый прибор может быть сконфигурирован как два драйвера нижнего плеча, два драйвера верхнего плеча или один полумостовой драйвер с программируемой величиной мертвого времени. Вывод блокировки отключает одновременно оба выхода и разрешает нормальную работу, когда он не подключен или заземлен. Для повышения отказоустойчивости при логических сбоях на первичной стороне на обоих выходах принудительно устанавливаются низкие уровни.

Каждое устройство рассчитано на напряжение питания выходной стороны до 25 В. Широкий диапазон напряжений питания входной стороны от 3 В до 18 В позволяет подключать к микросхеме как аналоговые, так и цифровые контроллеры. Все выводы питания имеют цепи блокировки при пониженном напряжении (UVLO).

Благодаря всем этим расширенным функциям UCC21320-Q1 обеспечивает высокие уровни КПД, плотности мощности и надежности.

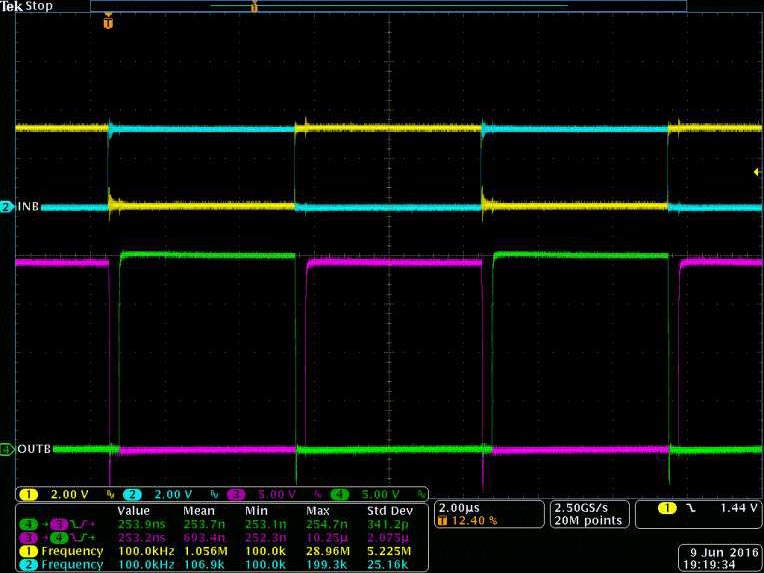

Осциллограммы сигналов на входах INA/B и выходах OUTA/B
Осциллограммы сигналов на входах INA/B и выходах OUTA/B.

Технические характеристики

  • Пиковый вытекающий ток 4 А, пиковый втекающий ток 6 А;
  • Напряжение питания входной стороны от 4 В до 18 В поддерживает интерфейсы как с аналоговыми, так и цифровыми контроллерами;
  • Напряжение питания вторичной стороны до 25 В;
  • Импульсные параметры:
    • типовая задержка распространения 19 нс,
    • минимальная длительность импульса 10 нс,
    • максимальное рассогласование задержек 5 нс,
    • максимальное искажение длительности импульса ШИМ 6 нс;
  • Устойчивость к синфазным помехам со скоростью нарастания более 100 В/нс;
  • Универсальность: возможность работы в конфигурациях двух драйверов нижнего плеча, двух драйверов верхнего плеча или одного полумостового драйвера;
  • Программируемые значения перекрытия и мертвого времени;
  • Широкий корпус SOIC-14 (DWK):
    • расстояние по корпусу между каналами драйверов 3.3 мм;
  • Диапазон рабочих температур от –40 °C до +125 °C;
  • Устойчивость к броскам напряжения до 12.8 кВ;
  • Срок службы изолирующего барьера более 40 лет;
  • Входы, совместимые с КМОП и ТТЛ;
  • Игнорирует входные импульсы и шумовые выбросы короче 5 нс;
  • Быстрая блокировка для управления последовательностью включения питания;
  • Сертифицирован для автомобильных приложений;

Области применения

  • Зарядные устройства аккумуляторов гибридных и электрических автомобилей;
  • Изолированные DC/DC преобразователи и AC/DC источники питания;
  • Драйверы двигателей и DC/AC инверторы солнечных батарей;
  • Источники бесперебойного питания.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Texas Instruments Announces Isolated Dual-Channel Gate Driver for Automotive
