Analog Devices предлагает новый малошумящий инструментальный усилитель с уникальными характеристиками по постоянному току

Analog Devices LT6370

Analog Devices анонсировала новый прецизионный инструментальный усилитель LT6370 с программируемым коэффициентом усиления и лучшей в отрасли точностью по постоянному току. Высокая точность позволяет измерять более слабые сигналы и упрощает требования к калибровке, особенно в диапазоне температур.

Analog Devices - LT6370

При изготовлении LT6370 используется запатентованный усовершенствованный биполярный технологический процесс, позволяющий обеспечить лучшую в отрасли точность в сочетании с исключительной долговременной стабильностью. Для достижения очень низких входных напряжений смещения (25 мкВ) и высокого коэффициента подавления синфазных сигналов (94 дБ) используется лазерная подгонка. Разработанная Analog Devices технология тестирования на пластине позволяет после упаковки в корпуса S8E гарантировать значения входного напряжения смещения 0.3 мкВ/°C и дрейфа усиления 30 ppm/°C.

Типовая схема включения LT6370
Типовая схема включения LT6370.

В дополнение к отличным характеристикам по постоянному току LT6370 имеет широкую полосу единичного усиления (3.1 МГц) и малое время установления, что позволяет устройству хорошо работать в мультиплексированных приложениях. На входах LT6370 интегрированы цепи фильтрации ЭМИ, обеспечивающие точность при наличии сильных радиочастотных помех.

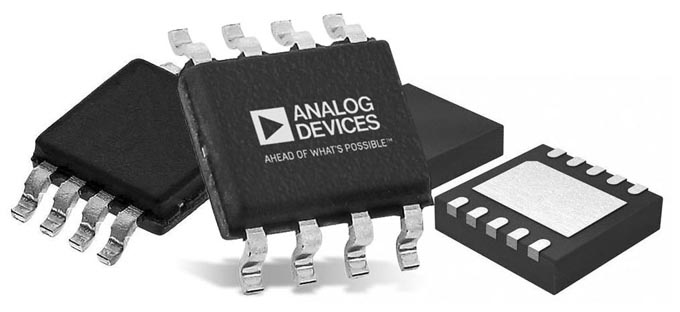

LT6370 выпускаются в компактных 8-выводных корпусах MSOP или S8E со стандартным для измерительных усилителей расположением выводов, а также в 10-контактном корпусе DFN размером 3 мм × 3 мм. В корпусе S8E предлагаются микросхемы группы A, имеющие наивысшие характеристики по постоянному току. Все параметры микросхем гарантируются в температурных диапазонах –40 °C … 85 °C и –40 °C … 125 °C.

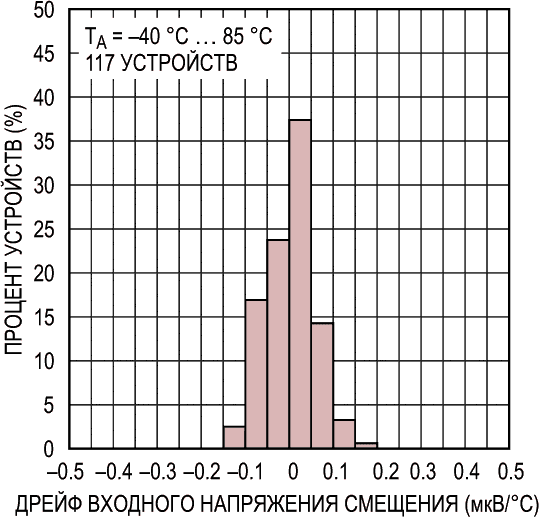

Гистограмма распределения дрейфа напряжения смещения
Гистограмма распределения дрейфа напряжения смещения.

Технические характеристики

  • Коэффициент усиления (G), программируемый одним резистором от 1 до более 1000;
  • Отличная точность по постоянному току:
    • Максимальное входное напряжение смещения нуля 25 мкВ,
    • Максимальный дрейф входного напряжения смещения нуля 0.3 мкВ/°C;
    • Низкая ошибка усиления: не более 0.01% (G = 1),
    • Низкий дрейф усиления: не более 30 ppm/°C (G > 1),
    • Высокий коэффициент подавления синфазного сигнала: не менее 94 дБ (G = 1);
  • Входной ток смещения не более 400 пА;
  • Полоса единичного усиления 3.1 МГц по уровню –3 дБ;
  • Низкий уровень шумов:
    • 0.2 мкВ пик-пик в полосе от 0.1 Гц до 10 Гц,
    • Шумовое напряжение 7 нВ/√Гц на частоте 1 кГц;
  • Интегрированный фильтр ЭМИ;
  • Широкий диапазон напряжений питания от 4.75 В до 35 В;
  • Диапазоны рабочих температур –40 °C … 85 °C и –40 °C … 125 °C;
  • Корпуса MS8, S8E и 10-контактный DFN размером 3 мм × 3 мм.

Области применения

  • Мостовые усилители;
  • Устройства выборки;
  • Мультиплексоры сигналов;
  • Усилители термопар;
  • Усилители тензодатчиков;
  • Медицинские приборы;
  • Интерфейсы преобразователей;
  • Преобразователи дифференциальных сигналов в несимметричные.

Перевод: AlexAAN по заказу РадиоЛоцман
