Analog Devices выпускает драйвер затворов с плавающими землями и программируемым значением мертвого времени

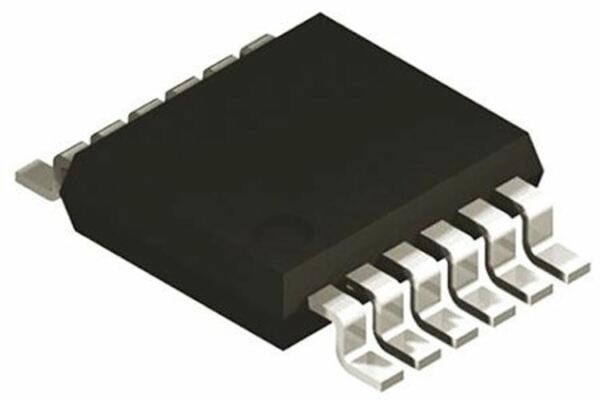

Analog Devices LTC7060

Analog Devices выпустила новый драйвер затворов с плавающими землями. Микросхема LTC7060 управляет n-канальными MOSFET в полумостовой конфигурации при напряжениях питания до 100 В. Одной из особенностей микросхемы являются логические уровни входа ШИМ, не зависящие от напряжения питания. Уникальная плавающая архитектура делает выход драйвера затвора более стабильным и менее чувствительным к помехам по шине земли. Симметричная конструкция схемы позволяет коммутационному узлу полумоста инвертировать или не инвертировать логический уровень входного сигнала.

Часто задаваемые вопросы о продукции MOSO

Analog Devices - LTC7060

Благодаря низким сопротивлениям ключей нижнего и верхнего плеч, равным 0.8 Ом и 1.5 Ом, соответственно, мощные выходы легко управляют большими емкостями затворов высоковольтных MOSFET с очень малыми временами переключения. Регулируемые времена задержек включения и выключения позволяют оптимизировать систему для повышения КПД и надежности. Адаптивная схема защищает MOSFET от сквозных токов.

Цепи блокировки при повышенном напряжении питания микросхемы или плавающего драйвера отключают соответствующие внешние MOSFET, а при пониженном напряжении устанавливают низкий уровень на выходе FLT.

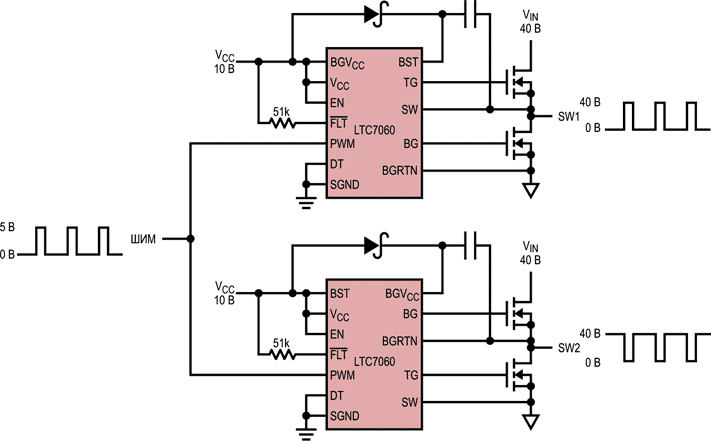

Типовая схема включения
Типовая схема включения.

Технические характеристики

  • Уникальная симметричная архитектура плавающих драйверов затворов;
  • Высокая помехоустойчивость: допускается сдвиг уровней земель между входом и выходами на ±10 В;
  • Максимальное входное напряжение 100 В, не зависящее от напряжения питания микросхемы;
  • Диапазон напряжений питания микросхемы от 6 В до 14 В;
  • Диапазон напряжений драйвера затворов от 4 В до 14 В;
  • Быстрое переключение, обеспечиваемое сопротивлениями ключей, равными 0.8 Ом для втекающего и 1.5 Ом для вытекающего тока;
  • Адаптивная защита от сквозных токов;
  • Программируемая величина мертвого времени;
  • Вход ШИМ с тремя состояниями и входом разрешения;
  • Блокировка при пониженном и повышенном напряжении питания микросхемы и при повышенном напряжении питания плавающих драйверов;
  • Управление двумя n-канальными MOSFET;
  • Индикатор неисправностей с открытым стоком;

Области применения

  • Автомобильные и промышленные системы питания;
  • Системы питания телекоммуникационного оборудования;
  • Полу- и полномостовые преобразователи.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Analog Devices Launches 100V Half Bridge Driver with Floating Grounds and Programmable Dead-Time
