Analog Devices анонсировала сборку согласованных резисторов для прецизионных усилителей

Analog Devices LT5401

Analog Devices анонсировала сверхпрецизионную сборку согласованных резисторов LT5401, оптимизированных для использования с полностью дифференциальными усилителями и усилителями разностных сигналов. Устройство имеет отличные характеристики согласования во всем диапазоне рабочих температур. LT5401 содержит две цепочки согласованных резисторов, каждая из которых имеет три отвода. Согласованные соотношения сопротивлений хорошо подходят для точной установки коэффициентов усиления или ослабления дифференциальных усилителей.

Analog Devices - LT5401

При использовании LT5401 для конфигурирования дифференциальных или разностных усилителей превосходное согласование отношений сопротивлений резисторной сборки обеспечивает высокий коэффициент подавления синфазных сигналов и низкие значения ошибки и дрейфа усиления, труднодостижимые с помощью дискретных пассивных компонентов. Высокая точность прибора снижает требования к калибровке во многих приложениях, позволяя при этом на порядок улучшить их характеристики по сравнению с решениями на основе дискретных резисторов с допусками ±0.01%.

Использование LT5401с полностью дифференциальным усилителем для преобразования несимметричного сигнала в дифференциальный (G = 1)
Использование LT5401с полностью дифференциальным усилителем для преобразования
несимметричного сигнала в дифференциальный (G = 1).

LT5401 выпускается в компактном 10-выводном корпусе MSOP с теплоотводящей площадкой, вскрытой для улучшения тепловых характеристик в диапазоне температур от –55 °C до 150 °C.

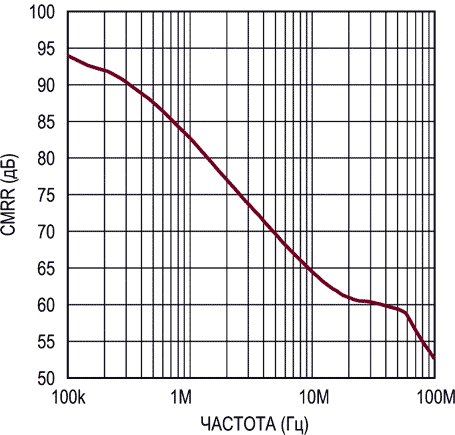

Зависимость коэффициента подавления синфазных входных сигналов от частоты
Зависимость коэффициента подавления синфазных
входных сигналов от частоты.

Основные характеристики

  • Оптимизирована для полностью дифференциальных усилителей и усилителей разностных сигналов;
  • Отличное согласование сопротивлений:
  • Максимальное рассогласование отношений сопротивлений резисторов ±0.003%;
  • Коэффициент подавления синфазных сигналов 96.5 дБ;
  • Максимальная ошибка усиления ±25 ppm;
  • Максимальный температурный дрейф согласования сопротивлений ±0.5 ppm/°C;
  • Диапазон рабочих напряжений ±35 В (абсолютное максимальное значение(±36 В);
  • Абсолютный температурный дрейф сопротивлений 8 ppm/°C;
  • Долговременная стабильность лучше 8 ppm за 6500 часов;
  • Защита входов от электростатических разрядов;
  • Диапазон рабочих температур от –55 °C до 150 °C;
  • 10-выводной корпус MSOP.

Области применения

  • Полностью дифференциальные усилители;
  • Усилители разностных сигналов;
  • Делители опорного напряжения;
  • Прецизионные схемы сложения/вычитания.
Оценочная плата для резисторной сборки LT5401
Оценочная плата для резисторной сборки LT5401.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Analog Devices Announced Matched Resistor Network for Precision Amplifiers
