Микросхема TMC2226, разработанная для управления шаговыми двигателями с напряжениями питания 5…29 В и пиковыми токами до 2.8 А, сочетает лучшие в мире технологии управления шаговыми двигателями с простотой использования интерфейса ШАГ/НАПРАВЛЕНИЕ
Компания TRINAMIC Motion Control анонсировала выпуск новейшего драйвера двухфазных биполярных шаговых двигателей TMC2226. Высокодинамичный драйвер, программируемый через UART и поддерживающий многие из технологий Trinamic последнего поколения, идеально подходит для модернизации конструкций, в которых используются драйверы, совместимые с TMC2226.
Благодаря технологии StealthChop2, микросхема обеспечивает плавную и бесшумную работу шаговых двигателей, не мешающую пользователям. В то же время, за счет усовершенствованного прерывателя существенно повышены КПД и крутящий момент двигателя. После подбора режимов инженеры могут просто сохранить параметры настройки в однократно программируемой памяти для автономного управления движением с использованием внутреннего генератора импульсов. Это делает TMC2226 эффективным и недорогим решением для принтеров и контрольно-кассовой техники, средств офисной и домашней автоматизации, систем безопасности и банкоматов, а также для оборудования с батарейным питанием.
Помимо StealthChop2, в микросхеме реализованы технологии бездатчикового возврата в исходную позицию и обнаружения проскальзывания ротора StallGuard4, минимизации расхода энергии CoolStep и высокодинамичного, но бесшумного позиционирования SpreadCycle. Кроме того, низкие сопротивления открытых транзисторов и автоматический переход в режим пониженного потребления увеличивают энергоэффективность прибора, что делает TMC2226 одним из самых потрясающих драйверов с привлекательно простым интерфейсом ШАГ/НАПРАВЛЕНИЕ.

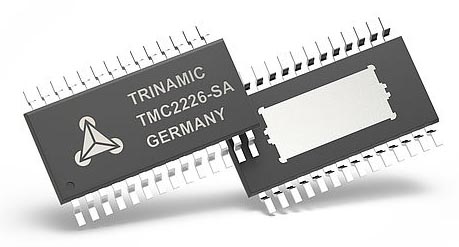

TMC2226 выпускается в корпусе HTSSOP28 со сниженным тепловым сопротивлением, имеющем размеры 9.7 мм × 6.4 мм и допускающем оптический контроль качества пайки. Приборы поддерживают полный набор функций защиты и диагностики. Имеются версии с интегрированным токоизмерительным резистором. Микросхемы, а также оценочная и коммутационная платы доступны для приобретения через официальные каналы дистрибуции Trinamic.
Особенности и преимущества
- Управление двухфазными шаговыми двигателями с пиковыми значениями токов обмоток до 2.8 А и среднеквадратичными значениями до 2 А;
- Диапазон рабочих напряжений от 4.75 В до 29 В;
- Интерфейс ШАГ/НАПРАВЛЕНИЕ с 8, 16, 32 или 64 микрошагами, программируемый с помощью выводов управления конфигурацией;
- Однопроводный интерфейс UART и однократно программируемая память для дополнительных возможностей конфигурирования;
- Плавное движение, обеспечиваемое технологией интерполяции MicroPlyer с 256 микрошагами;
- Запатентованные технологии управления StealthChop2, SpreadCycle, StallGuard4 и CoolStep;
- Низкое тепловыделение транзисторов верхнего и нижнего плеч, имеющих сопротивления открытых каналов по 170 мОм (типовое значение при 25 °C);
- Низкое потребление мощности в режиме ожидания, отвечающее требованиям регулирующих органов в области энергетики;
- Версия с интегрированным токоизмерительным резистором;
- Пассивное торможение, свободный ход и автоматический переход в режим пониженного потребления энергии;
- Встроенный генератор импульсов для автономного управления движением;
- Полная защита и диагностика;
- Корпус HTSSOP с оптимизированными тепловыми характеристиками и возможностью оптического контроля качества пайки.
 |

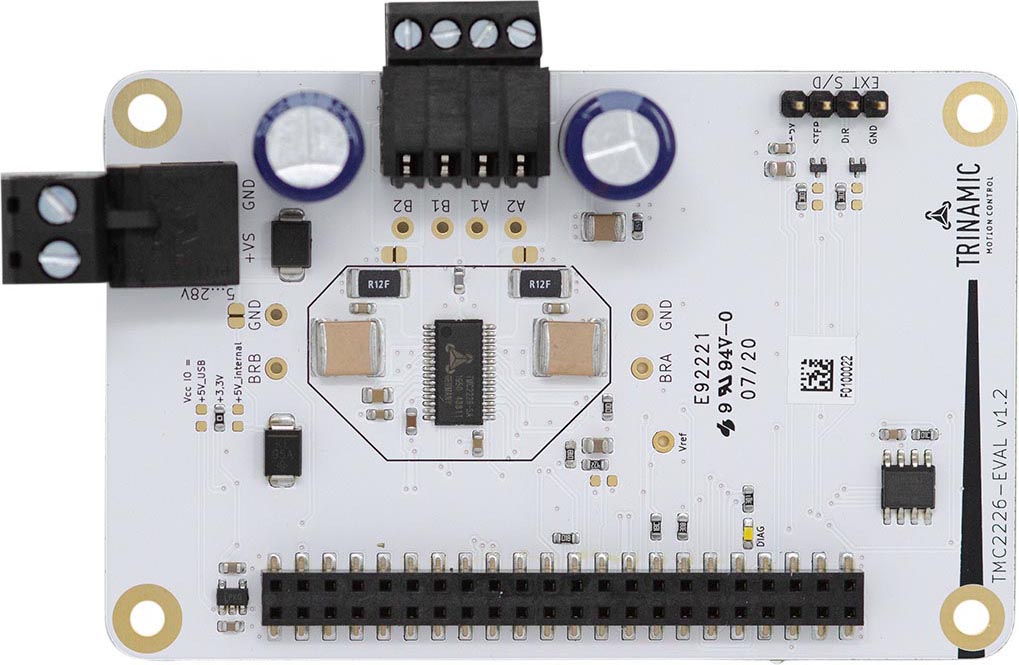

| Оценочная плата TMC2226-EVAL. |
