Bourns представляет трансформаторный модуль LAN 10/100 Base-T

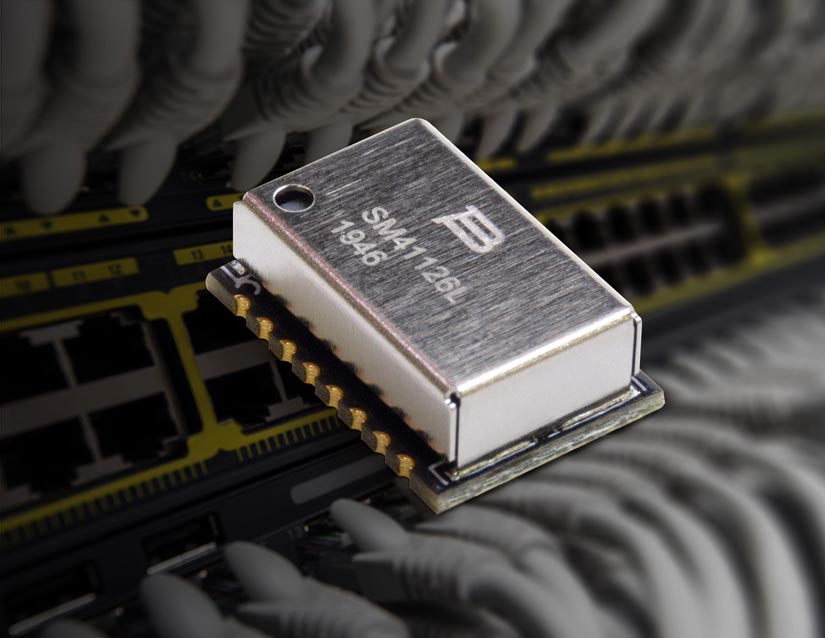

Model SM41126EL экономит место на плате, объединяя дискретные LAN трансформаторы и синфазные дроссели на печатной плате со стальным экраном

Чтобы помочь разработчикам приложений на основе Ethernet и локальных вычислительных сетей (LAN) сэкономить место на печатной плате и упростить конструирование, компания Bourns разработала новый трансформаторный модуль Chip LAN 10/100 Base-T. В новом устройстве, смонтированном на печатной плате со стальным экраном, объединены два LAN трансформатора Model SM453229-381N7Y и два синфазных дросселя Model SRF2012A-801Y. Эта новая модель предоставляет потребителям упрощенное решение для сборки, совместимое по выводам с традиционными LAN трансформаторами в герметичных корпусах, и обеспечивает превосходную компланарность. Разработчики также имеют возможность использовать отдельно только трансформатор или синфазный дроссель, что дает дополнительную свободу конструирования печатных плат.

Изготовленный на полностью автоматизированном высокопроизводительном оборудовании блок трансформаторов Model SM41126EL обеспечивает стабильность, высокую надежность и экономическую эффективность решений. Особенно важна автоматизированная намотка катушек, гарантирующая точное согласование параметров и стабильность электрических характеристик. Эта стабильность в широком диапазоне частот улучшает характеристики устройства по сравнению с трансформаторами, изготавливаемыми ручной намоткой. Низкий профиль и небольшие размеры модуля, расширенный диапазон рабочих температур от –40 до +85 °C и полная совместимость со стандартом IEEE 802.3 делают его идеальным прибором для интерфейсов LAN во множестве телекоммуникационных и сетевых приложений.

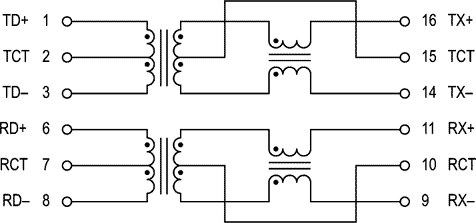

Электрическая схема SM41126EL.

Трансформаторный модуль Model SM41126EL, отвечающий требованиям директивы RoHS, доступен для приобретения. Для упрощения и ускорения процесса конструирования предлагаются также инструменты разработки.
