Американская корпорация Compound Photonics (CP) и Plessey Semiconductors объединили свои усилия для создания первых прототипов микросветодиодных (microLED) дисплеев с диагональю 0.26 дюйма и разрешением Full HD 1080p.
Результатом их ранее объявленного стратегического партнерства являются полностью адресуемые дисплейные модули на микросветодиодах, созданных эпитаксией GaN на кремнии, основной сферой применения которых должны быть приложения дополненной/ смешанной реальности.

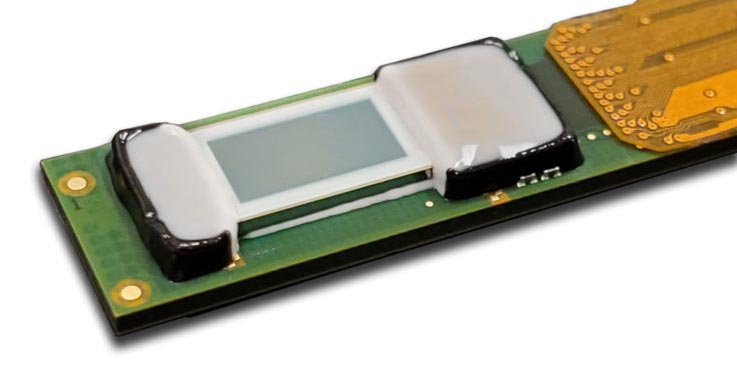

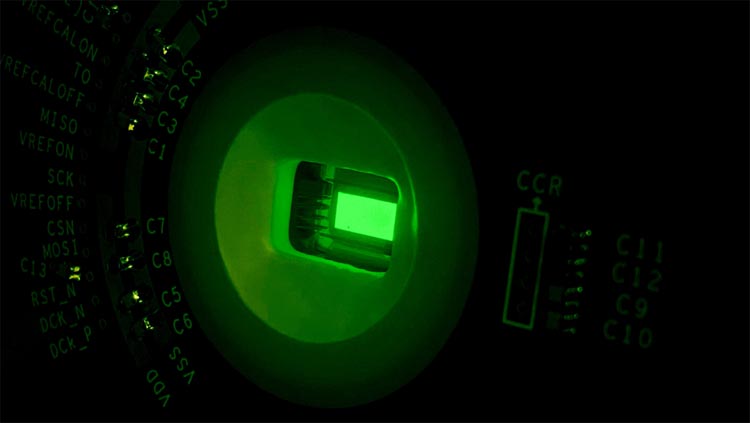

Команды разработчиков из CP и Plessey успешно изготовили работоспособные дисплейные модули на микросветодиодах (microLED), в которых они совместили самые совершенные в отрасли высокоскоростные объединительные платы компании CP с революционной технологией монолитных GaN на кремнии матриц microLED, разработанной Plessey.
На своей фабрике в Плимуте, Великобритния, Plessey выпустила пластину с матрицей microLED, соединенную с пластиной объединительной платы CP. Команда CP, в свою очередь, из пары соединенных полупроводниковых пластин собрала дисплейные модули и упаковала их в корпуса на своем производственном участке в городе Фениксе, штат Аризона, США. Обе команды в настоящее время выполняют первичные исследования характеристик на предприятии CP в Ванкувере, штат Вашингтон, США.
«Сегодняшнее достижение является прямым результатом тесного делового сотрудничества команд разработчиков Plessey и CP, – прокомментировал Майк Ли (Mike Lee), президент по корпоративному и деловому развитию в Plessey. – Эта успешная демонстрация концепции подтверждает правильность выбранного обеими компаниями курса на выпуск самых высокоэффективных в отрасли дисплейных microLED модулей, обеспечивающих повышенную яркость при меньших размерах пикселей, а также более высокую частоту кадров с расширенной глубиной цвета при самом низком энергопотреблении».
«Эти прототипы microLED дисплеев являются важным подтверждением того, что монолитная технология GaN на кремнии компании Plessey, ее производственные процессы и методы присоединения выводов идеально сочетаются с лидирующей в отрасли конструкцией плат корпорации Compound Photonics, обеспечивающих шаг пикселей 3.015 микрон и позволяющих создавать микродисплеи высокого разрешения 1080p (1920×1080 пикселей). В сочетании с высокоэффективной архитектурой разработанного CP драйвера NOVA, эти microLED дисплеи поддерживают интерфейс промышленного стандарта MIPI, позволяющий использовать уникальное решение конвейера отображения, разработанного CP для нужд приложений дополненной/ смешанной реальности реального времени. Созданная CP технология может быть расширена на управление несколькими дисплеями, что обеспечивается полной программной конфигурируемостью, позволяющей заказчикам создавать свои системы в соответствии с конкретными требованиями к мощности и производительности», – добавил Иван Вонг (Yiwan Wong), генеральный директор Compound Photonics.
Первые образцы microLED дисплейного модуля с диагональю 0.26 дюйма и разрешением Full HD, объединенного с микросхемой драйвера и входным интерфейсом MIPI, как ожидается, будут доступны уже летом 2020 года.
