Texas Instruments анонсировала высокоточный контроллер выключателя короткого замыкания на землю с функцией самотестирования

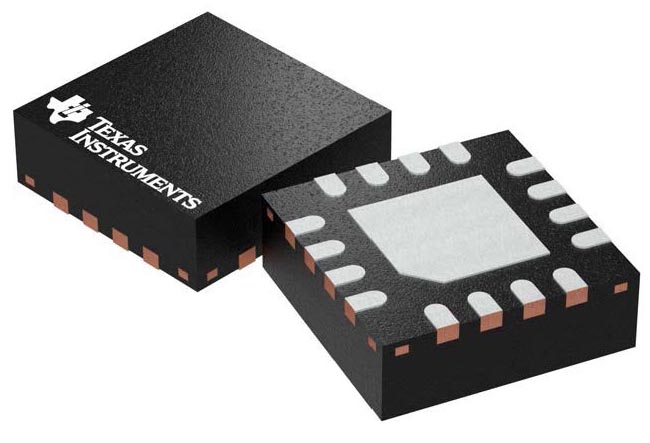

Texas Instruments AFE3010

Texas Instruments анонсировала высокоточный малопотребляющий контроллер выключателя короткого замыкания на землю (ВКЗЗ), предназначенный для обнаружения путей утечек на землю в электрических цепях. Устройство AFE3010 представляет собой решение на основе одной интегральной схемы, которое непрерывно контролирует электрическую цепь на наличие различных неисправностей, чтобы убедиться, что система работает в штатном режиме.

Texas Instruments - AFE3010

Помимо обнаружения утечек на землю, AFE3010 может обнаруживать факт заземления нейтрали, что также может быть причиной поражения током от подключенного устройства. Устройство содержит уникальную замкнутую схему обнаружения заземленной нейтрали, исключающую необходимость в настройке резонанса компонентов, что оптимизирует время разработки системы. Каждые 180 периодов переменного напряжения сети выполняется самотестирование устройства, гарантирующее, что все компоненты, связанные с системой контроля утечек на землю, работают нормально. В случае неисправности любого компонента устройство включает светодиодную индикацию и/или разрывает цепь питания соленоида, чтобы разомкнуть выключатель нагрузки. В тех случаях, когда светодиодный индикатор не нужен, вывод ALARM может быть сконфигурирован как дополнительный драйвер тиристора для управления еще одним соленоидом в целях резервирования.

В AFE3010 интегрированы шунтовой и LDO стабилизаторы напряжения, питающиеся непосредственно от сети переменного тока через диодный мост и пассивные компоненты.

AFE3010 предоставляет возможность гибкой настройки опций для реализации надежных схем защиты в каждом конкретном приложении в различном оконечном оборудовании, таком как электрические розетки, автоматические выключатели и т. д.

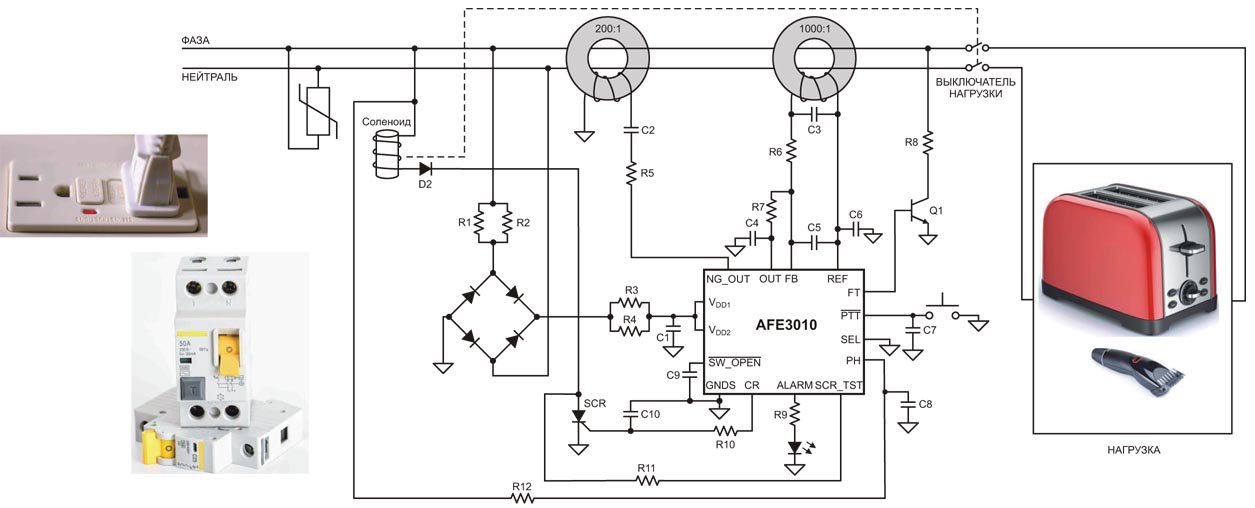

Использование AFE3010 в схеме ВКЗЗ
Использование AFE3010 в схеме ВКЗЗ.

Основные особенности

  • Однокристальный контроллер ВКЗЗ для использования в конструкциях систем, соответствующих стандарту UL-943:
    • Встроенный механизм самотестирования для обнаружения отказа компонентов (при обнаружении мигает светодиод и/или разрывается выключатель нагрузки),
    • Обнаружение пути утечки на землю (при обнаружении разрывается выключатель нагрузки),
    • Обнаружение пути утечки нейтраль-земля (при обнаружении разрывается выключатель нагрузки),
  • Защита от отказа одиночного компонента;
  • Резервированные выводы VDD и GND;
  • Интегрированный шумовой фильтр для предотвращения ложных срабатываний;
  • Одновременная защита фазы и нейтрали от замыкания на землю.
  • Пороговые значения токов замыкания на землю, регулируемые внешними резисторами обратной связи;
  • Малое время реакции:
    • 150 мс для тока замыкания на землю ±5 мА,
    • 85 мс для тока замыкания на землю ±10 мА,
    • 40 мс для тока замыкания на землю ±30 мА,
    • 10 мс для тока замыкания на землю ±50 мА;
  • Внутренний шунтовой регулятор, питающий систему через пассивные компоненты;
  • Поддержка систем 120 В/ 60 Гц или 220 В/ 50 Гц;
  • Диапазон рабочих температур от –40 °C до 105 °C.

Области применения

  • Розетки с ВКЗЗ;
  • Автоматы защиты с ВКЗЗ;
  • Шнуры питания с ВКЗЗ;
  • Фены для сушки волос;
  • Посудомоечные машины.

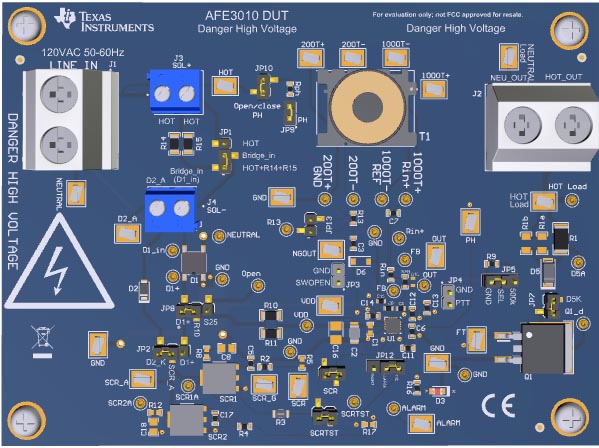

Оценочная плата для AFE3010
Оценочная плата для AFE3010.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Texas Instruments Announces Ground Fault Circuit Interrupter (GFCI) With Self-Test and Neutral-Ground Fault Detection
