Texas Instruments представляет самый миниатюрный в отрасли 16-битный 8-канальный АЦП

С каждым годом размеры многих приложений уменьшаются. В то же время, от этих небольших приложений требуют все более высоких уровней характеристик. Чтобы помочь в разрешении этого противоречия, Texas Instruments создала микросхему ADS7066, которая не только на 54% меньше конкурирующих устройств, но также снижает количество необходимых внешних конденсаторов.

ADS7066 – это высокоточный 16-разрядный 8-канальный аналого-цифровой преобразователь (АЦП) последовательных приближений в миниатюрном корпусе. ADS7066 имеет интегрированный источник опорного напряжения с буферизованным выходом, который помогает уменьшить общие размеры решения за счет сокращения количества внешних компонентов. Корпус с размерами кристалла и меньшее количество внешних компонентов делают это устройство пригодным для использования в конструкциях с ограниченным пространством.

Для повышения точности в широком диапазоне условий эксплуатации системы в ADS7066 интегрирована схема калибровки смещения. Программируемые осредняющие фильтры увеличивают разрешение измерений. Восемь каналов микросхемы ADS7066 могут быть индивидуально сконфигурированы как аналоговые входы, цифровые входы или цифровые выходы, что позволяет упростить конструкцию и уменьшить размеры систем смешанных сигналов.

Усовершенствованный интерфейс SPI позволяет ADS7066 достигать высокой пропускной способности при более низких тактовых частотах, тем самым, упрощая компоновку платы и снижая стоимость системы. ADS7066 поддерживает целостность данных циклическим избыточным кодом (CRC) для операций чтения и записи, и восстановление конфигурации при включении питания.

Технические характеристики

• Небольшие размеры решения:

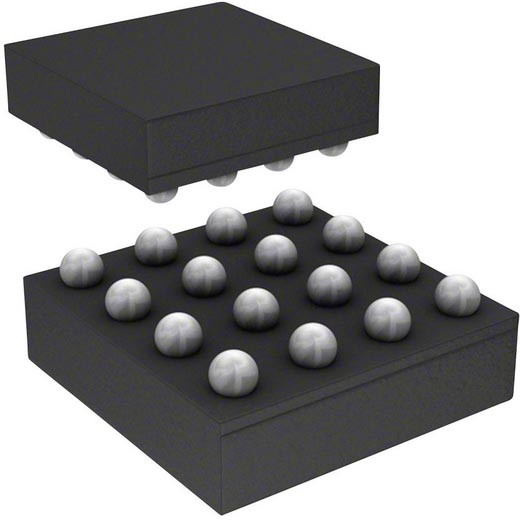

  • Корпус WCSP размером 1.62 мм × 1.62 мм;
  • Встроенный источник опорного напряжения 2.5 В;
• 8 каналов, в любой комбинации конфигурируемых как аналоговые входы, цифровые входы или цифровые выходы;
• Программируемые фильтры осреднения:
  • Программируемый размер выборки для осреднения;
  • Осреднение с внутренним преобразованием;
  • 20-битное разрешение осредненного выходного значения;
• Отличные характеристики переменного и постоянного тока:
  • Отношение сигнал/шум 86 дБ, общие гармонические искажения –100 дБ;
  • Улучшенное отношение сигнал/шум при использовании фильтров осреднения;
  • Интегральная нелинейность ±1 LSB, 16 бит без пропуска кодов;
  • Внутренняя калибровка, улучшающая смещение и дрейф;
  • Высокая скорость выборки без выходной задержки: 250 квыб/с;
• Диапазоны входных напряжений АЦП 0 В…V_REF и 2×V_REF;
• Напряжение питания:
  • Аналоговое: от 3 В до 5.5 В,
  • Цифровое: от 1.65 В до 5.5 В;
• Диапазон рабочих температур от –40 °C до +125 °C.

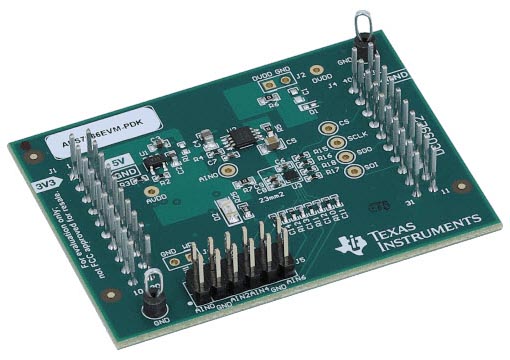

Оценочный модуль ADS7066EVM-PDK.
