Texas Instruments разработала 4-канальную микросхему для защиты USB интерфейса от электростатических разрядов

Информация о продукте

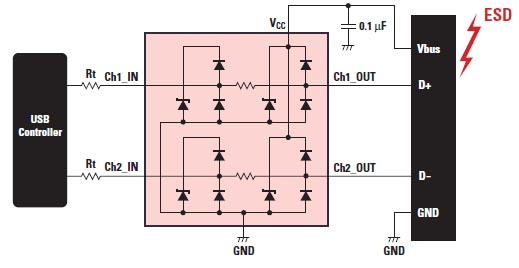

Texas Instruments разработала 4-канальную микросхему TPD4S012, предназначенную для защиты  от электростатических разрядов линий интерфейса USB.

Число каналов		4
Устойчивость к разрядам статического электричества (IEC 61000-4-2), кВ	при непосредственном разряде	±8
	при воздушном разряде	±11
Емкость вход-выход, пФ (тип.)		0.9
Напряжение пробоя, В (мин.)		7
Ток утечки вход-выход, нA		10
Диапазон рабочих температур (°C)		–40…+85

Особенности

• Интегральная защита от электростатических разрядов (ESD) для USB-линий D+, D–, V_BUS и ID, для высокоскоростного, OTG и зарядного USB интерфейсов.
• Особая технология Snap Back позволяет работать в нормальном режиме при высоком напряжении ограничения, и снижать его во время электростатического разряда.
• Сигнальные линии интерфейса USB
  • емкость линии 0.8 пФ
  • ограничение по напряжению 6 В
• Линия VBUS
  • емкость линии 11 пФ
  • ограничение по напряжению 20 В
• «Сквозное» расположение выводов микросхемы для высокоскоростных линий устраняет трудности и ограничения в трассировке печатной платы при расположении чипа вблизи USB-разъема.
• Поддерживает скорость передачи данных более 480 Мбит/с
• Устойчивость к разрядам статического электричества, кВ (IEC 61000-4-2)
  • при непосредственном разряде 10 кВ
  • при воздушном разряде 10 кВ
• Пиковый импульсный ток (длительность импульса 8/20 мкс) для линий VBUS, D +, D- и ID – 3 A
• Диапазон рабочих температур –40 °C … 85 °C

Области применения:

• Сотовые телефоны
• Цифровые фотокамеры
• GPS-навигаторы
• Карманные компьютеры (PDA)

Описание

TPD4S012 это 4-канальное устройство для защиты зарядных или OTG интерфейсов USB. Во многих моделях сотовых телефонов USB разъем фактически является универсальным портом для скоростной передачи данных, передачи аудиосигналов, зарядки аккумуляторов, автомобильных применений и т.д. Чтобы удовлетворять требованиям различных интерфейсов, вход USB должен поддерживать различные уровни напряжения. Например, выходное напряжение некоторых зарядных устройств превышает напряжение, указанное в спецификации USB для шины V_BUS,. Для решения проблемы совместимости различных интерфейсов, использующих общий разъем USB, TPD4S012 предлагает комбинации двух различных напряжений ограничения. Специальная технология Snap Back позволяет работать в нормальном режиме при высоком напряжении ограничения, и снижать его во время электростатического разряда.
