Linear Technology анонсировала 8-канальный драйвер светодиодов LT3760 со встроенным повышающим DC/DC контроллером с выходным напряжением до 45 В и максимальным выходным током 100 мА на каждый канал. Этот встроенный повышающий преобразователь, работающий на частоте 1 МГц, разработан для работы в роли генератора постоянного стабильного тока для питания 80 белых светодиодов. При входном напряжении от 12 В драйвер может управлять 8 каналами, в каждом из которых по 10 белых светодиодов включенных последовательно, с эффективностью не ниже 92%.
LT3760 сохраняет работоспособность в широком диапазоне напряжений: 6.0…40.0 В. ШИМ регулировка яркости в каналах (использование технологии True Color PWM) в пределах 3000:1, возможность аналоговой регулировки яркости в пределах 25:1. Регулирование частоты работы преобразования в пределах 100 кГц … 1 МГц и архитектура устройства позволяет сохранять работоспособность при различных питающих и выходных напряжениях, при этом минимизируя размер внешних компонентов. Каждый канал имеет точный узел контроля, соответственно отклонение тока в каналах не превышает ±2% (типовое значение: ±0.7%).

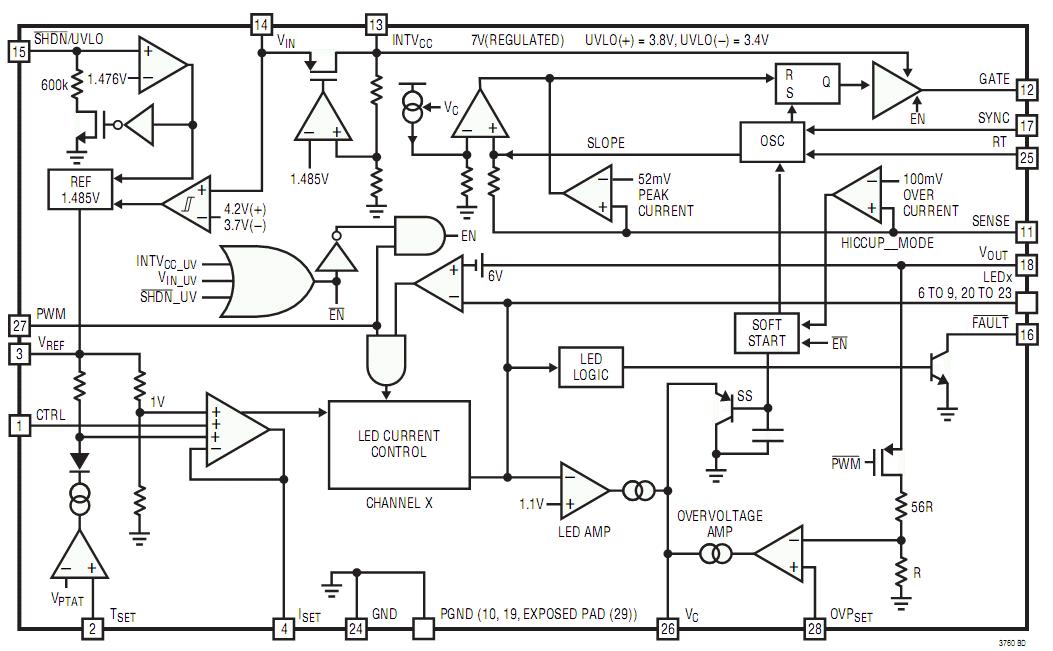

Функциональная схема устройства показана на рисунке.
Основные характеристики драйвера светодиодов LT3760:
- выходное напряжение до 45 В (при выходном токе 100 мА) на каждый канал;
- диапазон входных напряжений: 6.0…40.0 В;
- высокая точность поддержания заданного выходного тока (типовое значение ±0.7%);
- высокоточная ШИМ регулировка яркости 3000:1;
- Возможность аналоговой регулировки яркости;
- программируемое значение выходного тока в пределах 20…100 мА (задается единственным резистором на выводе Iset);
- программируемое значение снижения номинального тока светодиодов в зависимости от температуры светодиодов и/или окружающей температуры;
- возможность запараллеливания выходных каналов для питания более мощных светодиодов;
- встроенная защита от перенапряжения;
- регулируемый уровень гистерезиса блокировки при перенапряжении;
- защита при обрыве или замыкании светодиодов и выдача флага ошибки (Fault Flag);
- регулировка частоты преобразователя в пределах 100 кГц…1 МГц (задается единственным резистором на выводе RT);
- синхронизация с внешним источником тактовых импульсов;
- диапазон рабочих температур: -40°С…+125°С;
- корпус: 28-выводный TSSOP.
Следует учитывать, что LT3760 используется совместно с внешним N-канальным MOSFET транзистором (в режиме повышающего преобразователя), однако даже если уровень входного напряжения превышает выходное, драйвер неизменно продолжит регулировать (поддерживать) выходной ток. Внутренний DC/DC преобразователь имеет адаптивную петлю обратной связи для управления 8 каналами светодиодов и поддерживает выходное напряжение на уровне немного превышающем необходимое, чтобы гарантировать максимальную эффективность.

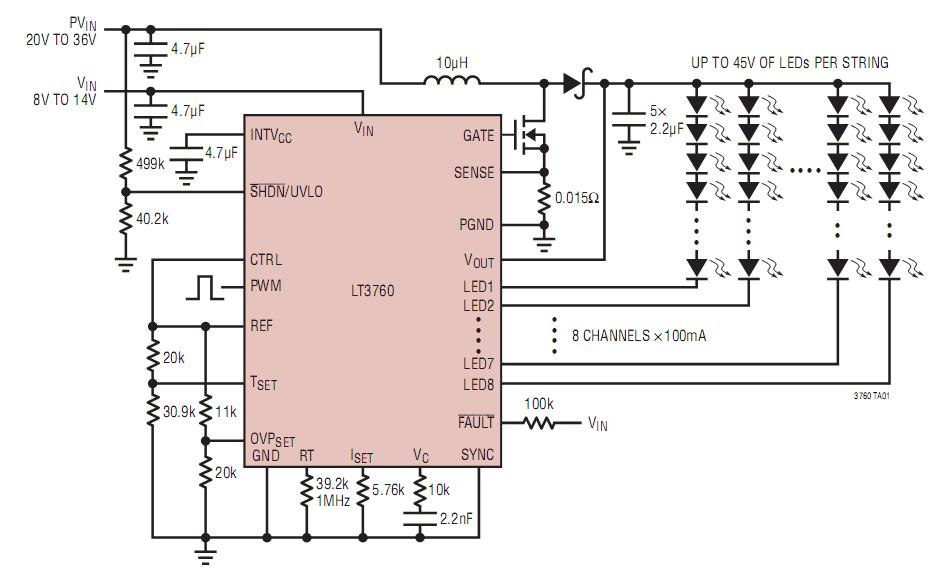

Типовая схема включения LT3760: эффективность 92%, драйвер подсветки на светодиодах мощностью 36 Вт.
Устройство имеет несколько видов защит, которые не допускают выхода из строя светодиодов, мощного N-канального транзистора и самого устройства в целом. Все пороги защит, уровни напряжений и токов настраиваются пользователем. Температурная защита и специальная топология кристалла (один DC/DC преобразователь и 8 линейных источников тока) регулируют температуру чипа, а также снижение выходного тока. При обрыве в одном из каналов, преобразователь сохраняет режимы работы остальных каналов, не допуская превышения выходного напряжения, но выставляет сигнал ошибки на линию Fault. При коротком замыкании в канале – данный канал отключается (для предотвращения повреждения источника тока). Узел защиты от перенапряжения не допускает выхода из строя внешнего N-канального MOSFET ключа и подключенных светодиодов.
Основная сфера применения: светодиодная подсветка LCD дисплеев для применения в автомобильной, авиационной технике, LCD телевизорах, HDTV панелях.
