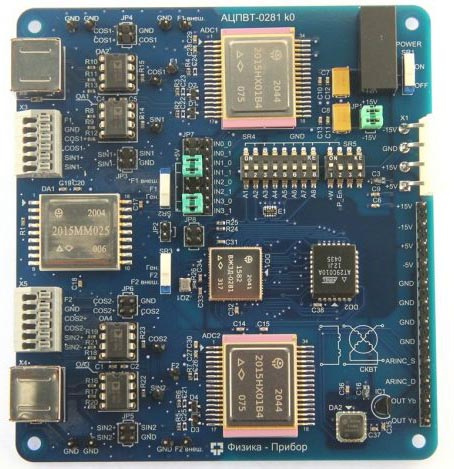

Выпущена отладочная плата АЦПВТ-0281, предназначенная для определения угла поворота вала синусно-косинусного вращающегося трансформатора (СКВТ) и выдачи линейного кода угла по каналу ARINC-429.

В НПО Физика выпущено устройство стыковки СКВТ - ARINC-429

Алгоритм функционирования платы: микросборки преобразователей «угол-код» осуществляют преобразование аналоговых сигналов с датчиков СКВТ в цифровой код, соответствующий tg/ctg измеряемого угла и передают эту информацию по SL-каналу. Микросхема 1582ВЖ3Д-0281 принимает эту информацию, при помощи ПЗУ производит преобразование tg/ctg в линейный код и отправляет его на микросхему передатчика физического уровня канала ДПК.

Канал ARINC-429 работает на фиксированной частоте 100 кГц в соответствии с «Изменениями №3» РТМ 1495-75 с фиксированной длительностью промежутка равной 4Т. Принят способ обмена — асинхронный «Всем», т.е. передатчик непрерывно передает в линию информацию, полученную с SL-каналов и прошедшую предварительную обработку. Номер SL-канала изменяется циклически от 0 до 3 и передается в 9 и 10 разрядах 32-битного слова ARINC-429. Микросхема 1582ВЖ3Д-0281 поддерживает подключение 4х SL-каналов, но часть из них могут не использоваться; в таком случае, кодовое слово для этого канала будет передаваться с признаком «нет вычисленных данных», полное отключение неиспользуемых каналов не предусмотрено.

Габаритный размер платы составляет 120 × 110 мм. Входной каскад платы спроектирован таким образом, чтобы пользователь имел возможность выбрать, подавать сигналы от СКВТ напрямую на преобразователи 2015НХ01 или выбрать вариант с проходом сигнала через операционные усилители в дифференциальном включении, что при большой длине проводов уменьшает шумы с линии. Также операционные усилители позволяют, при необходимости, дополнительно поделить входной сигнал, если его амплитуда превышает допустимые значения для микросборок-преобразователей угла.

Для подключения СКВТ на плате установлены 2 типа разъемов: Mini DIN 6 и зажимные разъемы, позволяющие подключить трансформатор свободными проводами.
