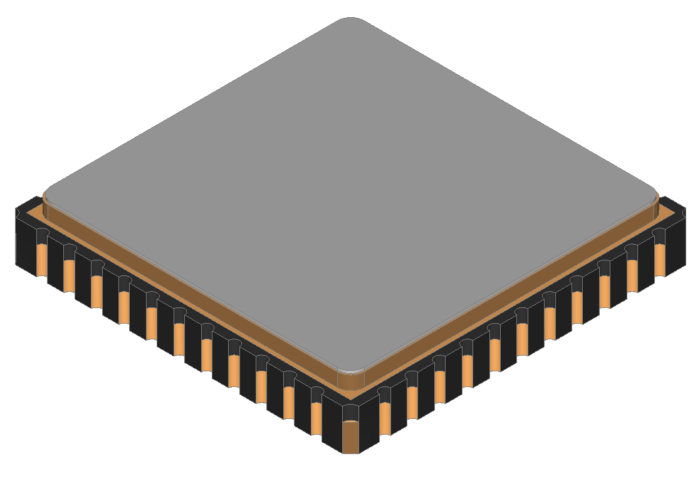

НИИЭТ разработал новые ШИМ-контроллеры с шифрами 1396ЕУ065, 1396ЕУ015, 1396ЕУ045. Тестовые образцы микросхем стали доступны для опробования всем желающим. Об этом сообщил начальник дизайн-центра проектирования ИМС АО «НИИЭТ» Владимир Смерек. Микросхемы могут применяться в источниках питания.
«Время на опробование не ограничено. Обычно предприятия берут 2-3 образца, но возможна поставка и большего количества», – отметил эксперт.
Микросхема 1396ЕУ065 представляет собой ШИМ-контроллер с фазовым сдвигом, который реализует управление силовым каскадом полного моста (full-bridge) посредством резонансного переключения при нулевом напряжении (ZVS – zero voltage switch).
Технические характеристики:
| Топология ВИП | Полный мост (Phase-Shifted Full-Bridge) |
|
| Управление ШИМ | Ток, напряжение | |
| Минимальное напряжение питания, В | 10 | |
| Максимально напряжение питания, В | 16.5 | |
| Защита от пониженного напряжения питания вкл/выкл, В | 11/9 | |
| Максимальный рабочий цикл, % | 100 | |
| Максимальная рабочая частота, кГц | 1000 | |
| Пиковый выходной ток драйвера, А | ±0.1 | |
| Ограничение выходного тока | + | |
| Защита от перегрузки по току | + | |
| Плавный запуск | + | |
| Программируемая рабочая частота | + | |
| Вывод внешней синхронизации | + | |
| Корпус | 1396ЕУ065 | 5121.20-A |
| 1396ЕУ064 | SO-20 | |
| Температурный диапазон, °С | От минус 60 до 125 | |
| Аналог | UCC2895 | |
1396ЕУ015 – это ШИМ‑контроллер для построения вторичных источников питания по двухтактной топологии (push-pull).
Микросхема включает в себя внутренний источник питания с источником опорного напряжения, защиту от повышенного и пониженного напряжения питания, ШИМ-компаратор, частотозадающий генератор, схему плавного запуска, выходной драйвер, датчик тока, защиту от перегрузки по току, блок компенсации наклона сигнала на входе CS.
Технические характеристики:
| Топология ВИП | Двухтактная (push-pull) полумост (half-bridge) |
|
| Управление ШИМ | Ток | |
| Минимальное напряжение питания, В | 12.5 | |
| Максимально напряжение питания, В | 15 | |
| Защита от пониженного напряжения питания вкл/выкл, В | 12.5/8.3 | |
| Максимальный рабочий цикл, % | 50 | |
| Максимальная рабочая частота, кГц | 1000 | |
| Пиковый выходной ток драйвера, А | ±1 | |
| Ограничение выходного тока | + | |
| Защита от перегрузки по току | + | |
| Плавный запуск | + | |
| Программируемая компенсация наклона | + | |
| Время плавного запуска, мс | 3.5 | |
| Корпус | 1396ЕУ015 | 5121.20-A |
| 1396ЕУ014 | SO-8 | |
| Температурный диапазон, °С | От минус 60 до 125 | |
| Аналог | UCC08083 | |
ШИМ-контроллер 1396ЕУ045 создан для построения вторичных источников питания по двухтактной топологии (push-pull). Микросхема включает в себя внутренний источник питания с источником опорного напряжения, защиту от повышенного и пониженного напряжения питания, ШИМ-компаратор, частотозадающий генератор, схему плавного запуска, выходной драйвер, датчик тока, защиту от перегрузки по току, блок компенсации наклона сигнала на входе CS.
Технические характеристики:
| Топология ВИП | Двухтактная (push-pull) полумост (half-bridge) |
|
| Управление ШИМ | Ток | |
| Минимальное напряжение питания, В | 4.3 | |
| Максимально напряжение питания, В | 15 | |
| Защита от пониженного напряжения питания вкл/выкл, В | 4.3/4.1 | |
| Максимальный рабочий цикл, % | 50 | |
| Максимальная рабочая частота, кГц | 1000 | |
| Пиковый выходной ток драйвера, А | ±1 | |
| Ограничение выходного тока | + | |
| Защита от перегрузки по току | + | |
| Плавный запуск | + | |
| Программируемая компенсация наклона | + | |
| Время плавного запуска, мкс | 75 | |
| Корпус | 1396ЕУ045 | 5121.20-A |
| 1396ЕУ044 | SO-8 | |
| Температурный диапазон, °С | От минус 60 до 125 | |
| Аналог | UCC08086 | |
