Analog Devices анонсировала высокоскоростной CAN расширитель шины I2C

Analog Devices LT3960

Analog Devices представила надежный высокоскоростной приемопередатчик LT3960, предназначенный для расширения шины I2C с одним задатчиком в жестких или шумных условиях со скоростью до 400 кбит/с посредством использования физического уровня CAN. Один приемопередатчик LT3960 располагается рядом с ведущим устройством I2C, создавая из линий SCL и SDA эквивалентные дифференциальные шины (I2CAN) на двух витых парах. На другом конце витой пары второй LT3960 локально воссоздает шину I2C для любых подчиненных устройств I2C. Интегрированный LDO регулятор обеспечивает питанием 3.3 В как шину I2C, так и I2CAN при напряжении источника питания от 4 В до 60 В. В качестве альтернативы LT3960 может питаться непосредственно от источника питания 3.3 В или 5 В.

Analog Devices - LT3960

LT3960 выпускается в 10-выводном корпусе MSOP.

Обмен данными по шине I2CAN при большом напряжении дифференциальной помехи
Обмен данными по шине I2CAN при большом напряжении дифференциальной помехи.

Основные характеристики

  • Защита от повышенного напряжения на линии до ±40 В;
  • Скорость обмена по шине I2C до 400 кбит/с;
  • Диапазон напряжений источника питания от 4 В до 60 В при напряжении внутреннего регулятора 3.3 В;
  • Напряжение шины 3.3 В или 5 В;
  • Расширенный диапазон синфазных напряжений (±36 В);
  • Устойчивость к разрядам модели человеческого тела:
    • ±8 кВ на выводах CAN,
    • ±2 кВ на всех остальных выводах;
  • Драйверы с ограничением тока и тепловой защитой;
  • Отсутствие выбросов на выходах драйверов при включении/выключении питания,
  • Режим отключения с низким током потребления;
  • Функция тайм-аута передачи доминантного бита;
  • Доступны варианты для температурных диапазонов E и J;
  • 10-выводной корпус MSOP;
  • Проходят процедуру сертификации по стандарту AEC-Q100.

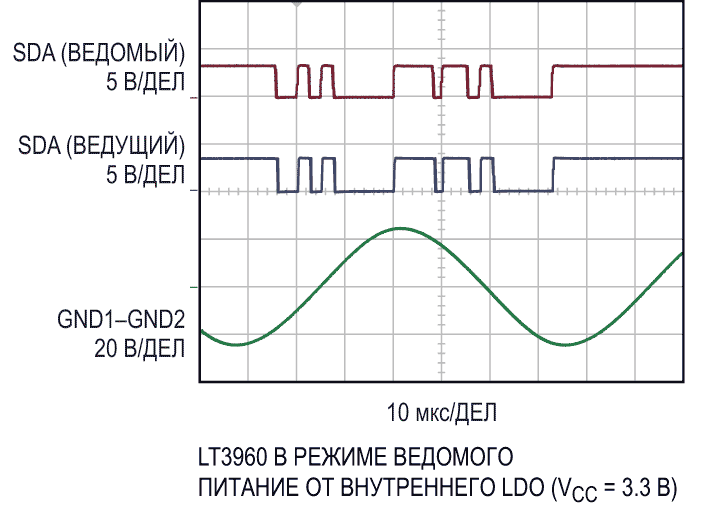

Обмен данными по шине I2CAN при большом напряжении дифференциальной помехи
Прием данных I2C при наличии дифференциальной помехи ±25 В.

Сферы применения

  • Промышленные сети;
  • Автомобильные сети;
  • Удаленные датчики.
Демонстрационная схема DC2686A для LT3960
Демонстрационная схема DC2686A для LT3960.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Analog Devices Announces High Speed I2C to CAN-Physical Transceiver
