Texas Instruments представляет широкополосный малошумящий операционный усилитель с биполярными входами

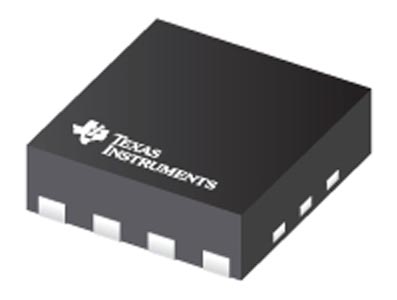

Texas Instruments OPA855-Q1

Texas Instruments (TI) представила широкополосный малошумящий операционный усилитель OPA855-Q1 с биполярными входами для использования в конфигурациях трансимпедансного усилителя или усилителя напряжения. Когда устройство сконфигурировано трансимпедансным усилителем (TIA), произведение коэффициента усиления на полосу пропускания, равное 8 ГГц, обеспечивает широкую полосу пропускания с замкнутым контуром обратной связи при трансимпедансном усилении до десятков кОм.

Texas Instruments - OPA855-Q1

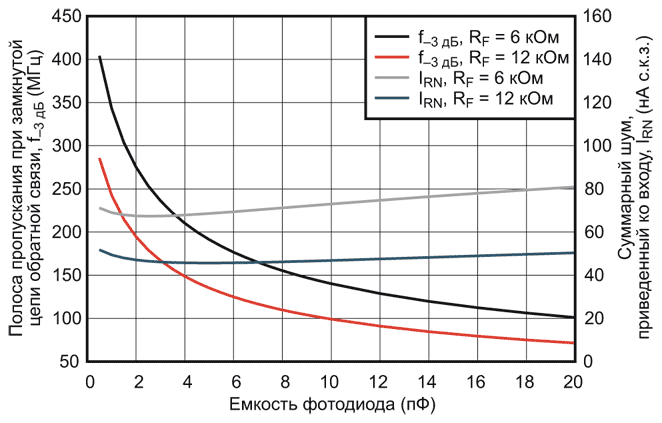

На приведенном ниже графике показаны зависимости полосы пропускания и шумовых характеристик OPA855-Q1 от емкости фотодиода, когда усилитель сконфигурирован как TIA. Общий шум вычисляется в полосе от постоянного тока до расчетной частоты (f) на левой шкале. OPA855-Q1 имеет вывод обратной связи (FB), упрощающий подключение цепи обратной связи между выходом и выходом.

Зависимости полосы пропускания и шумовых характеристик от емкости фотодиода
Зависимости полосы пропускания и шумовых характеристик от емкости фотодиода.

OPA855-Q1 оптимизирован для работы в оптических времяпролетных системах, где OPA855-Q1 используется совместно с преобразователями время-цифра, такими как TDC7201. Также OPA855-Q1 целесообразно использовать в качестве драйвера аналого-цифрового преобразователя (АЦП) в лидарных системах высокого разрешения с выходным дифференциальным усилителем, таким, например, как THS4541-Q1.

Основные характеристики

  • Сертифицирован для автомобильных приложений;
  • Произведение коэффициента усиления на полосу пропускания: 8 ГГц;
  • Сохраняет устойчивость при коэффициенте усиления нескорректированного усилителя от 7 В/В;
  • Низкий входной шум: 0.98 нВ√Гц;
  • Скорость нарастания: 2750 В/мкс;
  • Низкая входная емкость:
    • Синфазная: 0.6 пФ,
    • Дифференциальная: 0.2 пФ;
  • Широкий диапазон синфазных напряжений:
    • 0.4 В от положительной шины питания,
    • 1.1 В от отрицательной шины питания;
  • Общий размах выходного напряжения: 3 В пик-пик;
  • Диапазон напряжений питания: от 3.3 В до 5.25 В;
  • Ток покоя: 17.8 мкА;
  • Корпус: WSON 8 выводов (2.00 мм × 2.00 мм);
  • Диапазон рабочих температур: от –40 °C до +125 °C.

Сферы применения

  • Автомобильные лидары;
  • Времяпролетные камеры;
  • Оптические рефлектометры;
  • 3D сканеры;
  • Лазерные измерители расстояния;
  • Твердотельные сканирующие лидары;
  • Оптические времяпролетные датчики положения;
  • Системы зрения дронов;
  • Буферные усилители кремниевых фотоумножителей;
  • Выходные усилители вакуумных фотоумножителей.

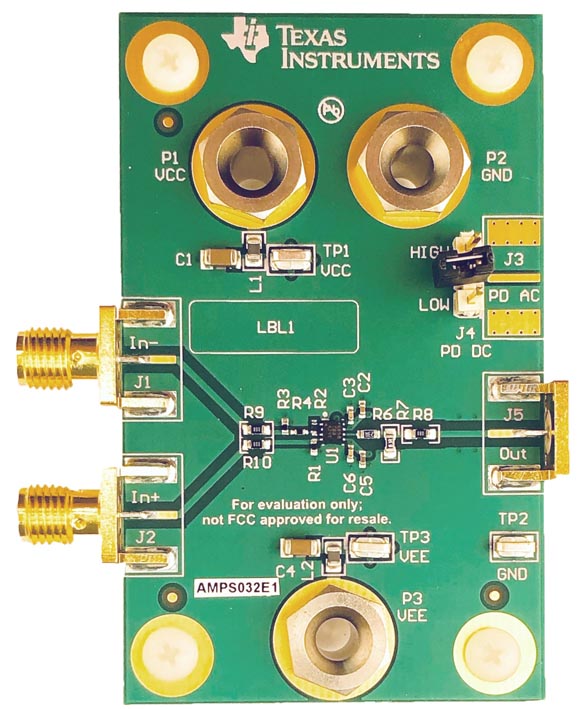

Оценочный модуль OPA855DSGEVM для усилителя OPA855
Оценочный модуль OPA855DSGEVM для усилителя OPA855.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Texas Instruments introduces 8-GHz Gain Bandwidth Product, Gain of 7-V/V Stable, Bipolar Input Amplifier
