Analog Devices анонсирует монитор состояния химических источников тока со встроенным прецизионным счетчиком кулонов

Analog Devices анонсировала новую микросхему. LTCR3337 – это монитор состояния химических источников тока со встроенным прецизионным счетчиком кулонов. Он разработан для последовательного подключения к первичной батарее с минимальным падением напряжения. Запатентованный счетчик кулонов с бесконечным динамическим диапазоном подсчитывает ВЕСЬ ушедший из батареи заряд и сохраняет результаты во внутреннем регистре, доступном через интерфейс I²C. Порог аварийного уровня разряда, основанный на данных счетчика кулонов, программируется. По достижении этого порога на выводе IRQ формируется сигнал прерывания. Точность счетчика кулонов остается неизменной вплоть до нулевой нагрузки.

Типовая схема включения.

В LTC3337 также интегрирован дополнительный монитор, измеряющий напряжение батареи, ее сопротивление и температуру, и выводящий информацию через I²C.

Для поддержки максимально широкого спектра батарей порог ограничения пикового входного тока выбирается с помощью специального вывода в диапазоне от 5 мА до 100 мА.

Подсчет кулонов может производиться либо для вывода BAT_IN, либо для вывода BAT_OUT, что определяется подключением вывода AV_CC. Вывод BAL предназначен для приложений, использующих на выходе стек из двух суперконденсаторов (необязательных).

LTC3337 предлагается в 12-контактном корпусе LFCSP с размерами 2 мм × 2 мм.

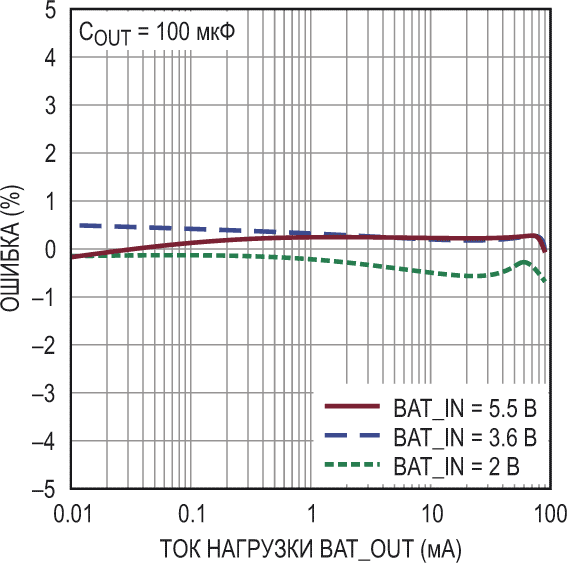

Общая ошибка счетчика кулонов (при установке пикового тока 100 мА).

Технические характеристики

• Входное напряжение от 1.8 В до 5.5 В;
• Собственный ток потребления 100 нА;
• Пороги ограничения пикового входного тока батареи: 5 мА/ 10 мА/ 15 мА/ 20 мА/ 25 мА/ 50 мА/ 75 мА/ 100 мА
• Монитор состояния химического источника тока:
• Интегрированный счетчик кулонов;
• Дополнительные мониторы напряжения, внутреннего сопротивления и температуры батареи;
• Подсчет кулонов со стороны батареи (BAT_IN) или нагрузки (BAT_OUT);
• Интегрированная схема балансировки суперконденсаторов с током ±10 мА;
• Программируемый предварительный делитель счетчика кулонов для расширения диапазона типоразмеров батарей;
• Программируемый порог аварийного уровня разряда с выходом прерывания;
• Интерфейс I²C;
• Крошечный 12-контактный корпус LFCSP размером 2 мм × 2 мм.
