Texas Instruments выпускает семейство изоляторов I2C с возможностью горячей замены

Texas Instruments ISO1640 ISO1641 ISO1644

Выпущенные Texas Instruments устройства ISO1644, ISO1640 и ISO1641 (ISO164x) представляют собой маломощные двунаправленные изоляторы с возможностью горячей замены, совместимые с интерфейсами I2C. Микросхемы ISO164x обеспечивают гальваническую изоляцию, соответствующую требованиям стандарта UL 1577 – 5000 В с.к.з. для приборов в корпусах 16-DW и 3000 В с.к.з. для корпусов 8-D. Каждый канал изоляции I2C в этих устройствах с низкими уровнями излучаемых помех имеет логический вход и выход с открытым стоком, разделенные двойным емкостным изолирующим барьером из диоксида кремния (SiO2). В устройство ISO1644 интегрированы 3 однонаправленных изолированных КМОП канала, которые могут использоваться для статической изоляции линий GPIO (входов-выходов общего назначения) или для изоляции шины интерфейса SPI.

Держим старые цены на MEAN WELL весь июль!

Texas Instruments - ISO1640, ISO1641, ISO1644

В семейство входят устройства как со стандартной, так и с усиленной изоляцией, сертифицированные организациями VDE, UL, CSA, TUV и CQC. ISO1644 и ISO1640 имеют два изолированных двунаправленных канала для линий тактовых сигналов и данных, тогда как ISO1641 содержит двунаправленный канал данных и однонаправленный канал синхронизации. Семейство ISO164x объединяет логику, необходимую для поддержки каналов двунаправленного обмена, обеспечивая гораздо более простую конструкцию и меньшую занимаемую площадь по сравнению с решениями на основе оптопар.

Упрощенная схема изолированного двунаправленного канала передачи данных
Упрощенная схема изолированного двунаправленного канала передачи данных.

Основные особенности и характеристики

  • Надежно изолированные двунаправленные линии обмена, совместимые с I2C;
    • ISO1640: двунаправленные изолированные линии SDA и SCL,
    • ISO1641: двунаправленная изолированная линия SDA и однонаправленная изолированная линия SCL,
    • ISO1644: двунаправленные изолированные линии SDA и SCL и три однонаправленных канала GPIO,
    • SDA и SCL с поддержкой горячей замены;
  • Двунаправленный обмен данными со скоростью до 1.7 МГц;
  • До трех дополнительных однонаправленных изолированных каналов, поддерживающих обмен со скоростью до 500 Мбит/с;
  • Диапазон напряжений питания:
    • От 3 В до 5.5 В (Сторона 1),
    • От 2.25 В до 5.5 В (Сторона 2);
  • Втекающие токи выходов с открытыми стоками:
    • 3.5 мА (Сторона 1),
    • 50 мА (Сторона 2);
  • Максимальная емкость нагрузки:
    • 80 пФ (Сторона 1),
    • 400 пФ (Сторона 2);
  • Варианты корпусов 16-SOIC (DW-16) и 8-SOIC (D-8);
  • Диапазон рабочих температур от –40 °C до +125 °C;

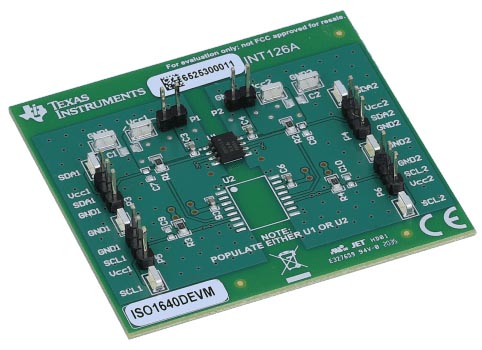

Оценочный модуль ISO1640DEV
Оценочный модуль ISO1640DEV.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Texas Instruments Releases a Family of Hot-Swappable I2C Isolators
