Actel анонсировала комбинированную аналого-цифровую ПЛИС с интегрированным аппаратным процессором ARM Cortex-M3

Actel A2F060 A2F200 A2F500

Комбинированная аналого-цифровая ПЛИС SmartFusion содержит в одной микросхеме программируемую логическую матрицу, аппаратный процессор ARM Cortex-M3 и программируемый аналоговый блок. Обеспечивает полностью настраиваемую конфигурацию, защиту вашего проекта и легкость в использовании. ПЛИС SmartFusion, выполненная полностью по FLASH технологии, является идеальным решением для построения Систем на Кристалле (СнК), обеспечивая значительно большую гибкость по сравнению с традиционными решениями на аппаратных микроконтроллерах с фиксированным набором функций и имеет значительно меньшую стоимость по сравнению с решениями с использованием дорогостоящих софт-процессоров в ПЛИС.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

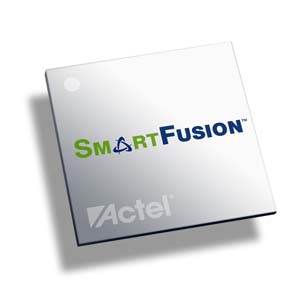

Actel SmartFusion

Отличительные черты

  • Аппаратный 100 МГц 32-битный процессор ARM Cortex-M3
  • АНВ шина, выполненная в виде многоуровневой матрицы соединений с пропускной способностью до 16 Гбит/с
  • 10/100 Ethernet MAC
  • По два контроллера SPI, I2C и UART
  • Два каскадируемых 32-битных таймера
  • До 512 кбайт Flash ПЗУ и до 64 кбайт СОЗУ
  • Контроллер внешней памяти
  • 8-канальный контроллер ПДП
  • Итегрированные ЦАП и АЦП
  • Интегрированные каналы измерения напряжения, тока и температуры
  • До 10 высокоскоростных 50 нс компараторов
  • Аналоговый вычислительный блок разгружает процессор от предварительной обработки аналоговых сигналов
  • До 47 аналоговых и до 169 цифровых портов ввода-вывода

Архитектура SmartFusion

Actel „P„L„I„R SmartFusion
Кликните для увеличения

Технические характеристики



ПЛИС SmartFusion

A2F0601

A2F200

A2F500

Программируемая логическая матрица

   Системных вентилей

60,000

200,000

500,000

   Логических ячеек

1,536

4,608

11,520

   Блоков ОЗУ объемом 4,608 бит

8

8

24

Микропроцессорная субсистема (МСС)

   FLASH ПЗУ, кбайт

64

256

512

   СОЗУ кбайт

16

64

64

   Cortex-M3

Да

Да

Да

   10/100 Ethernet MAC

Нет

Да

Да

   Контроллер внешней памяти

26-бит адрес,
16-бит данные

26-бит адрес,
16-бит данные

26-бит адрес,
16-бит данные

   ПДП

8 каналов

8 каналов

8 каналов

   I2C

2

2

2

   SPI

2

2

2

   16550 UART

2

2

2

   32-битный таймер

2

2

2

   PLL

1

1

2

   32 кГц интегрированный генератор

1

1

1

   100 МГц интегрированный RC генератор

1

1

1

   Кварцевый генератор (1.5 МГц - 20 МГц)

1

1

1

Аналоговый блок

   АЦП

1

2

3

   ЦАП

1

2

3

   Аналоговых блоков (SCBs)

1

4

5

   Компараторов2

2

8

10

   Каналов измерения тока2

1

4

5

   Каналов измерения температуры2

1

4

5

   Биполярных каналов измерения
   напряжения2

2

8

10

Порты ввода/вывода корпуса: МСС + ПЛИС

Корпуса

FG256

Max

FG256

FG484

FG256

FG484

Прямые аналоговые входы

20

27

8

8

8

12

Всего аналоговых входов

24

31

24

24

24

32

Всего аналоговых выходов

1

1

2

2

2

3

МСС портов входа/выхода3,4

25

25

25

41

25

41

Портов ввода/вывода ПЛИС

66

66

66

94

66

128

Всего портов ввода/вывода

116

123

117

161

117

204



Примечания:

  1. В процессе обсуждения.
  2. Разделяют ресурсы портов ввода-вывода. Могут быть недоступны одновременно.
  3. 16 портов МСС могут быть использованы как порты ввода/вывода ПЛИС. Эти порты могут использовать триггеры Шмита и поддерживают только стандарты LVTTL и LVCMOS (1.5/1.8/2.5/3.3В).
  4. 9 портов МСС предназначенные для Ethernet MAC могут использоваться как порты ввода/вывода ПЛИС, если Ethernet MAC не используется в проекте. Эти порты могут использовать триггеры Шмита и поддерживают только стандарты LVTTL и LVCMOS (1.5/1.8/2.5/3.3В).

actel.ru

На английском языке: Actel Introduces SmartFusion Devices - FPGAs with ARM Cortex-M3 Processor and Programmable Analog
