Компания RECOM представила сверхминиатюрный DC/DC-конвертер RPL-3.0

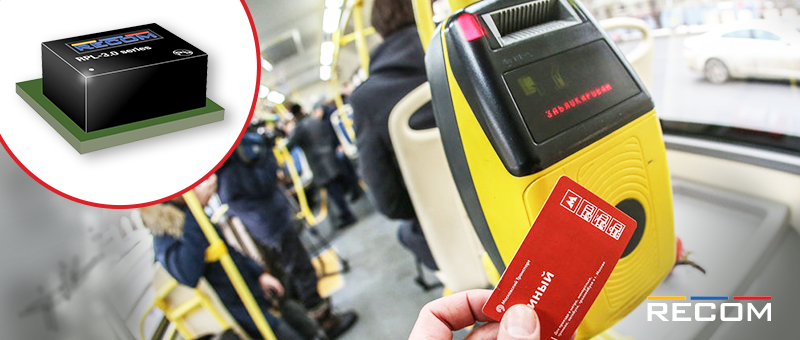

Recom RPL-3.0

В линейке DC/DC-конвертеров компании RECOM немало приборов, отличающихся малогабаритными корпусами. Но ни один из них по уровню миниатюризации не сравнится с новой разработкой компании – DC/DC-конвертером RPL-3.0 в сверхминиатюрном исполнении. Размеры корпуса этого изделия всего 3×3×1.45 мм! По сути, это микросхема в корпусе LGA с десятью выводами.

Вебинар «Необычное в обычном. Сравнительный анализ современных решений Recom» (27.01.2022)

Компания RECOM представила сверхминиатюрный DC/DC-конвертер RPL-3.0

Выполненный по схеме понижающего преобразователя (buck converter), данный прибор, помимо прочего, содержит еще и встроенную катушку индуктивности – и это при столь миниатюрных размерах! Еще больше удивления вызывает тот факт, что при выходном напряжении до 5 В выходной ток может достигать 3 А. То есть, изделие может выдавать до 15 Вт мощности! Совершенно очевидно, что при столь малых размерах и относительно высоких значениях выходной мощности необходим очень хороший теплоотвод. Отвод тепла осуществляется главным образом через матрицу выводов корпуса LGA. Поэтому печатная плата, на которую будет монтироваться микросхема конвертера, должна обладать способностью эффективно рассеивать избыточное тепло. Главным критерием при оценке теплового режима служит температура перехода полупроводниковых приборов (прежде всего – силовых транзисторов) в схеме конвертера, которая должна находиться в диапазоне -40…125°C. При достижении этой температурой значения в 150°C срабатывает тепловая защита. Для расчета параметров системы охлаждения (роль которой исполняет печатная плата) следует учесть, что типовой КПД конвертеров RPL-3.0 составляет 89% (то есть на нагрев тратится примерно 11% потребляемой мощности), а тепловое сопротивление переход-корпус равно 30 К/Вт. В технической документации на конвертер приводится рекомендуемая топология печатной платы для обеспечения нормального теплового режима.

Выходное напряжение конвертера задается с помощью делителя напряжения, сигнал с которого подается на цепь обратной связи (на вывод FB – Feedback). Типовая схема включения конвертера RPL-3.0 для выходного напряжения 3.3 В.

Подробнее »
