Компания Microchip выпускает автономные LIN трансиверы MCP2003 и MCP2004. Устройства сертифицированы по AEC-Q100 и удовлетворяют всем строгим требованиям производителей автомобилей во всем мире. Трансиверы совместимы с LIN Bus 1.X/2.0/2.1 и отвечают требованиям стандарта SAE J2602, имеют ESD защиту для надежной коммуникации в чрезвычайно жесткой среде, обладают самым низким энергопотреблением среди LIN трансиверов, представленных на рынке. Устройства MCP2003 и MCP2004 представляют собой третье поколения LIN/SAE J2602 трансиверов, следуя за предыдущими MCP2021 и MCP2022 с интегрированным регулятором напряжения.
MCP2003 – автономный LIN-совместимый драйвер с выводом WAKE, MCP2004 – автономный LIN-совместимый драйвер с выводом FAULT/TXE.
Устройства предоставляют двунаправленный, полудуплексный коммуникационный физический интерфейс для автомобильных и промышленных систем, имеют схему температурной защиты и защиту от короткого замыкания.
Основные параметры и характеристики LIN трансиверов MCP2003 и MCP2004:
- совместимые со спецификацией LIN Bus 1.X/2.0/2.1 и SAE J2602;
- поддерживают скорости передачи до 20 кБод с LIN-совместимым выходным драйвером;
- защита от перенапряжения (43 В);
- ESD защита:
- на линии VBB – 20 кВ;
- на линии LBUS – 14 кВ;
- превосходная стойкость к RF помехам;
- широкий диапазон питающего напряжения: 6.0 В – 27.0 В;
- расширенный диапазон рабочей температуры: –40°С – +125°С;
- интерфейс к PIC микроконтроллерам EUSART или стандартный USART;
- вывод LIN шины:
- внутренний подтягивающий резистор и защитный диод;
- защита от короткого замыкания;
- защита от потери «земли»;
- защита от перегрева;
- режим пониженного потребления (ток потребления снижается до 5 мкА);
- корпус: 8-выводный PDIP, DFN, SOIC.

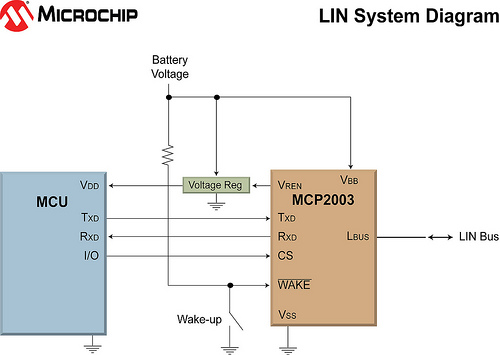

Типовая схема включения MCP2003 (LIN)
Необходимо заметить, что данные LIN трансиверы не содержат встроенного регулятора напряжения.
Для отладки и разработки устройств с применением данных LIN трансиверов компания предлагает:
- DM163015 – демонстрационная плата PICDEM CAN-LIN 3 на базе микроконтроллеров PIC18F258 и PIC18F458 и предназначена для демонстрации базовых функций этой серии МК в части встроенного CAN-интерфейса;
- AC164130 – дочерняя пата для отладочной платы Explorer 16 (DM240001);
- APGDT001 – анализатор интерфейса LIN, позволяет подключить шину LIN к персональному компьютеру.
