MikroElektronika выпускает отладочную систему BIGdsPIC6

Компания mikroelektronika выпускает отладочную систему BIGdsPIC6, предназначенную для разработки и отладки приложений на базе микроконтроллеров компании Microchip семейства dsPIC.

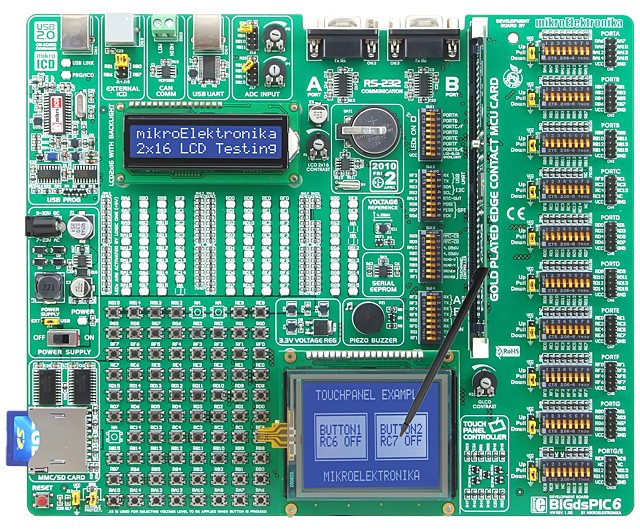

Система представлена отладочной платой с богатым набором периферии, с интегрированным внутрисхемным USB программатором dsPICflash и отладчиком mikroICD. Плата разработана с учетом поддержки многих 64-выводных и 80-выводных микроконтроллеров семейства dsPIC30F. Для подключения микроконтроллеров используются, выпускаемые компанией, модули (MCU Card) на базе данных микроконтроллеров. В комплекте поставки имеется микроконтроллерный модуль на базе 80-выводного микроконтроллера dsPIC30F6014A.

Встроенный в плату внутрисхемный отладчик mikroICD – это высокоэффективный инструмент для отладки программы микроконтроллера в реальном времени и на аппаратном уровне. Позволяет отслеживать состояние регистров, переменных, содержимое RAM, EEPROM и многие другие параметры.

В состав комплекта входит диск с демо-версиями компиляторов mikroC PRO для dsPIC30/33 и PIC24, mikroBasic PRO для dsPIC30/33 и PIC24 и mikroPascal PRO для dsPIC30/33 и PIC24. Кроме того, входящий в комплект огромный объем примеров программ для выполнения различного рода задач существенно упрощает разработку собственных приложений. В примерах показана работа со всей имеющейся на плате периферией.

Основные параметры отладочной платы:

• поддержка микроконтроллеров семейства dsPIC30F;
• в комплекте микроконтроллерный модуль на базе dsPIC30F6014A для установки на отладочную плату:
  • ядро RISC dsPIC30, рабочая частота до 20 МГц;
  • 144 КБайт Flash-память программ, 8 КБайт RAM, 4 КБайт EEPROM;
  • пять 16-битных таймеров, до 8 каналов ШИМ;
  • два модуля UART, два контроллера SPI, контроллер шины I2C, двух канальный контроллер CAN;
  • 16-канальный 12-битный АЦП;
  • до 68 линий ввода/вывода общего назначения;
  • корпус 80-выводный TQFP;
• встроенный быстрый USB программатор и отладчик mikroICD;
• коннектор для подключения внешнего отладчика;
• конфигурирование платы с помощью переключателей;
• конфигурирование режимов портов микроконтроллера с помощью переключателей;
• поддержка символьного, графического LCD (128×64), сенсорного экрана (в комплект поставки не квлючены);
• на плате имеется модуль преобразователя USB-UART (на базе FT232RL) для подключения микроконтроллера к интерфейсу USB;
• установлен слот для карт памяти MMC/SD
• порт и драйвер интерфейса RS232 (два канала на базе MAX202);
• часы реального времени DS1307 с резервным источником питания;
• драйвер на базе высокоскоростного CAN трансивера MCP2551 и коннектор интерфейса CAN;
• питание возможно от интерфейса USB или от внешнего источника;
• встроенные регуляторы напряжения;
• установлена дополнительная память с интерфейсом I2C;
• 77 пользовательских светодиодов, 77 пользовательских кнопок, два потенциометра, звуковой излучатель (пьезо);
• все выводы микроконтроллера подключены и доступны на 10-выводдных коннекторах;
• поддерживаемые микроконтроллеры: dsPIC30F6012A-PT, dsPIC30F6014A-PT, dsPIC30F6011A-PT, dsPIC30F6013A-PT, dsPIC30F5011-PT, dsPIC30F5013-PT, dsPIC30F5015-PT, dsPIC30F5016-PT, dsPIC30F6015-PT, dsPIC30F6010A-PT;
• сертифицированные драйверы для операционных систем Windows XP, Windows Vista и Windows 7 для программатора и отладчика.
• в состав набора включена полная документация в печатном виде.

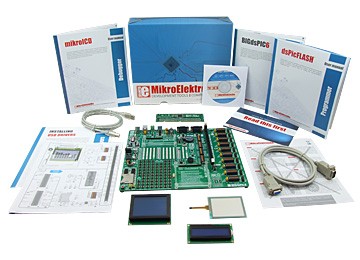

В состав комплекта входит: отладочная плата, микроконтроллерный модуль dsPIC30F6014A, кабель USB, диск с драйверами, программами, демо версиями компиляторов для микроконтроллеров dsPIC30/33 и PIC24, примерами и полный комплект документации: руководство пользователя, принципиальная схема платы.
