Компания АКИП представила первую серию осциллографов с полосой пропускания 4 ГГц и разрядностью АЦП 10 и 12 бит

АКИП АКИП-4143

Цифровые осциллографы высокого разрешения серии АКИП-4143 имеют 10 и 12-битное разрешение по вертикали (в зависимости от модели), отличные характеристики минимального уровня собственного шума (от 150 мкВ) и погрешность измерения напряжения постоянного тока от 0.5%, максимальную полосу пропускания 4 ГГц, частоту дискретизации до 20 Гвыб/с, 4 аналоговых канала и 16 цифровых каналов. Глубина памяти может достигать 1 выб/канал (опционально), что может удовлетворить требования к измерениям с более высокой пропускной способностью и более высокой точностью.

Вебинар «Как выбрать идеальный силовой модуль: решения SUNCO для силовой электроники» (03.12.2024)

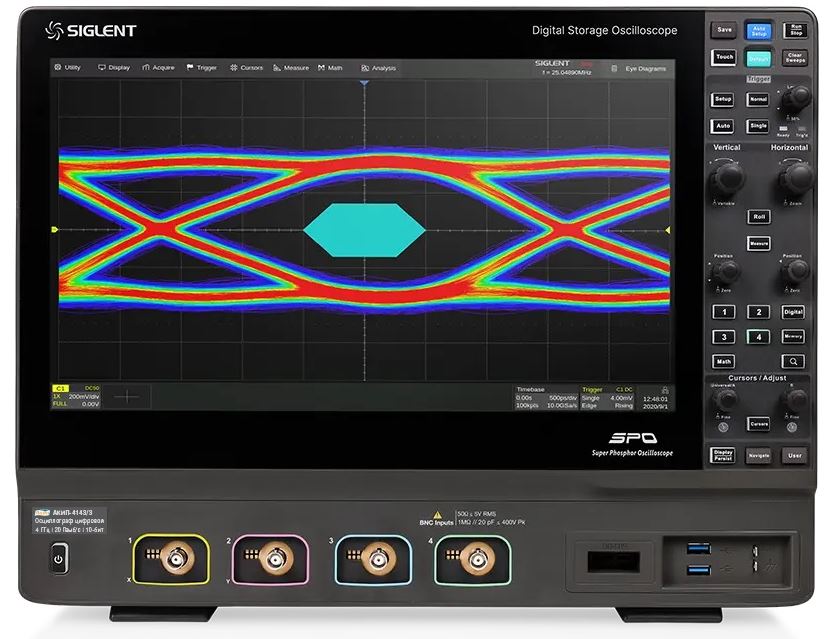

АКИП-4143

Осциллографы серии АКИП-4143 использует технологию SPO, использование данной технологии позволяет достичь скорости захвата сигнала до 1 миллиона кадров в секунду, отображаемая осциллограмма имеет 256 уровней яркости и возможность выбора отображения цветовой температуры. Использование технологии SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат – максимально достоверное отображение сигнала на экране.

Инновационная цифровая система синхронизации имеет высокую чувствительность и малый уровень джиттера, поддерживается интеллектуальный запуск, а так же синхронизация по последовательной шине с возможностью последующего декодирования захваченного сигнала.

Осциллографы серии АКИП-4143 поддерживают широкий набор инструментов для исследования и анализа данных, среди которых: режим предыстории (History), сегментированная память, тест по маске, поиск, навигация, гистограмма по результатам автоматических измерений, АЧХ анализ, анализ мощности, построение глазковых диаграмм и анализ джиттера, анализ протоколов на соответствие стандартам. Для удобства использования указанным набором инструментов осциллограф снабжен большим (разрешение 1920×1080) ёмкостным сенсорным экраном с высоким разрешением (1920×1080). Сочетание сенсорного управления и горячих кнопок на передней панели прибора позволяет оптимизировать эффективность работы с прибором и упрощает доступ к различным функциям и приложениям.

Ключевые особенности:

  • Полоса пропускания: 2 ГГц, 3 ГГц, 4 ГГц (в зависимости от модели)
  • Разрядность АЦП:
    • АКИП-4143 – 10 бит
    • АКИП-4143А – 12 бит
  • Максимальная частота дискретизации 20 ГГц (10 ГГц/канал)
  • Максимальный объем памяти 500 МБ/канал (1 ГБ опционально)
  • Пиковый детектор от 100 пс
  • Более 50 видов автоматических измерений параметров, курсорные измерения
  • Скорость обновления экрана: 1 000 000 осц./с
  • Режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 0.9 мкс)
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
  • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
  • Амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов)
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
  • Частотный анализ (БПФ), 32 М точек.
  • Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), USB 2.0 (только декодирование)
  • Программные опции тестирования на соответствие стандартам 100M Ethernet (SDS7000A-CT-100BASE-T) и USB 2.0 (SDS7000A-CT-USB2) при использовании специализированных тестовых площадок: FX-USB2 и FX-ETH
  • Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
  • Программная опция построения глазковых диаграмм и анализ джиттера
  • Анализ смешанных сигналов: 16-канальный логический анализатор (опция)
  • Функциональный генератор до 50 МГц (опция)
  • Интерфейсы: USB TMC (host/device), LAN
  • Видео выход (HDMI)
  • Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11/Socket/Telnet, встроенный web server)

Осциллографы серии АКИП-4143 выполнены на базе обновленной архитектуры процессора X86, что значительно повышает скорость отклика системы и скорость измерения, расчета и анализа, оставляя больше возможностей для расширения функций программного анализа в будущем.

Функция статистического анализа результатов автоматических измерений может отображать пять значений измерения любого параметра: текущее значение, среднее значение, минимальное значение, максимальное значение и стандартное отклонение. Статистика может выполняться одновременно для 12 различных параметров. Статистические гистограммы могут визуально отображать вероятностное распределение параметров, а график трендов и график треков могут отражать изменение параметров во времени.
