MAX14805/MAX14806: 16-канальный высоковольтный переключатель позволяет заменить реле в медицинском оборудовании

Maxim Integrated Products представил третье поколение переключателей на 230 В. MAX14805, MAX14806 – 16-канальные высоковольтные переключатели типа SPST. Каждая ИС включает два 8-канальных каскада, управление которыми осуществляется посредством двух логических входов, что существенно упрощает разработку. ИС выполнены в соответствии с запатентованной компанией Maxim технологией HVCMOS, в которой совмещаются высоковольтные ключевые элементы DMOS и маломощные сигналы управления CMOS, что дает возможность осуществлять управление высоковольтными аналоговыми сигналами посредством низковольтных.

Кроме того, в MAX14806 интегрированы токоотводящие резисторы номиналом 40 кОм для разряда емкостной нагрузки, такой как пьезоэлектрические преобразователи. Характеристики ИС позволяют не использовать крупногабаритные дискретные компоненты и, таким образом, сократить стоимость разработки и уменьшить ее габариты на 60%.

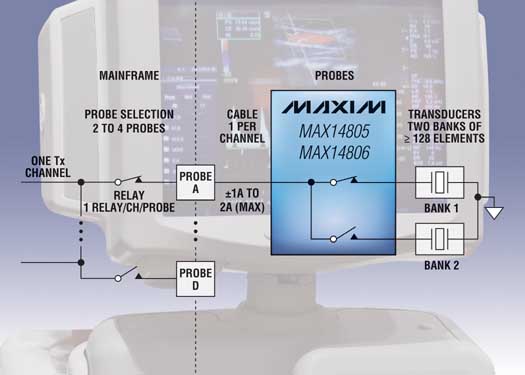

MAX14805, MAX14806 обладают коротким временем включения и отключения (5мкс), и при высокой степени интеграции архитектуры отлично подходит для применения в портативных устройствах ультразвуковой диагностики, оборудовании для неразрушающего контроля, системах промышленных датчиков, а также других приложениях, в которых осуществляется коммутирование высоковольтных сигналов.

Дополнительную гибкость применения MAX14805, MAX14806 обеспечивает широкий диапазон высоковольтных источников питания. ИС работают при V_NN в диапазоне от –160 В до 0 В и V_PP в диапазоне от +40 В до (V_NN + 220 В). Обе ИС работают в расширенном температурном диапазоне от –40 °С до +85 °С и выпускаются в промышленном 48-контактном корпусе TQFP с размерами 7 × 7 мм.
