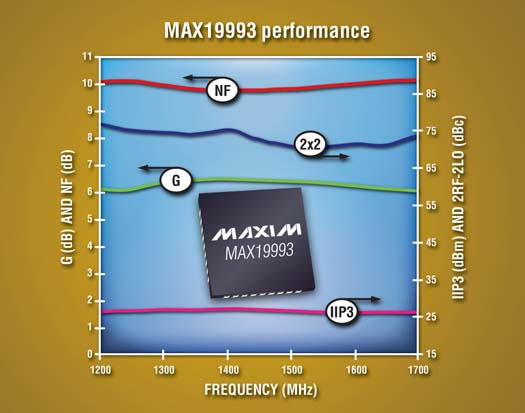

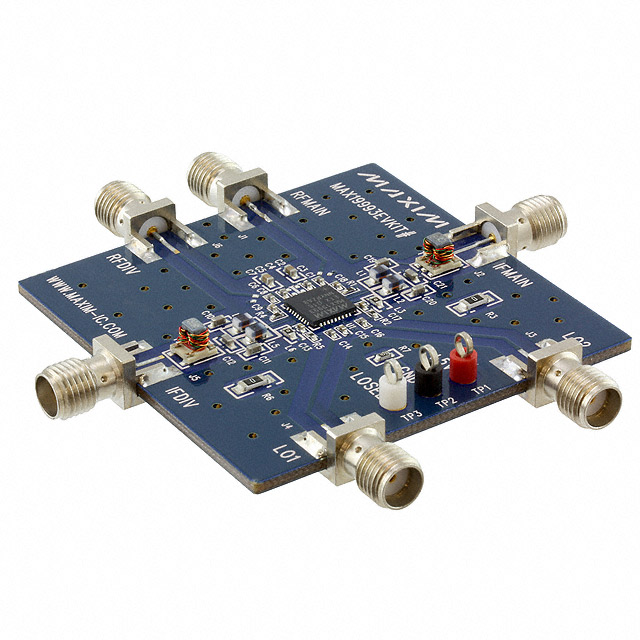

Maxim Integrated Products представила MAX19993 – ИС сдвоенного понижающего смесителя сигналов в диапазоне от 1200 МГц до 1700 МГц со встроенным буфером, мультиплексором и разделителем частот локального генератора. MAX19993 производится в соответствии с запатентованным компанией Maxim технологическим процессом SiGe, что дает возможность ИС сочетать высокую линейность и низкий уровень шумов. За счет высокой степени интеграции ИС обеспечивает полностью интегрированное решение двух каналов понижающего тракта с точкой пересечения по продуктам интермодуляции третьего порядка +27 dBm, коэффициентом передачи преобразователя 6.4 dB и коэффициентом шума 9.8 dB. В дополнение, MAX19993 обеспечивает лучшую среди производимых аналогов характеристику подавления помех благодаря значению интермодуляционного искажения 2RF-2LO, 72 dBc для уровня радиочастот –10 dBm и 67 dBc для уровня радиочастот –-5 dBm. ИС смесителя специально разработана для беспроводных систем WCDMA/LTE 1500 МГц, в которых высокая линейность и низкий уровень шумов критичны для повышения чувствительности приемника и эффективности устройств предотвращения блокирования.
Конечное решение понижающего смесителя на базе MAX19993 включает: два полноценных ядра смесителя, четыре усилителя, три симметрирующих устройства, буфер, мультиплексор и разделитель частот локального генератора, а также множество дискретных компонентов. Коэффициент передачи преобразователя 6.4dB позволяет отказаться от полноценного каскада усилителя промежуточной частоты для настройки приемника. Значения интермодуляционного искажения 2RF-2LO позволяют снизить требования по фильтрации соседних гармоник сигналов, что упрощает и удешевляет используемые фильтры. За счет оптимального сочетания степени интеграции и производительности смеситель MAX19993 дает возможность уменьшить габариты конечного решения понижающего преобразователя в 2 раза и уменьшить число используемых дискретных компонентов на 45%.

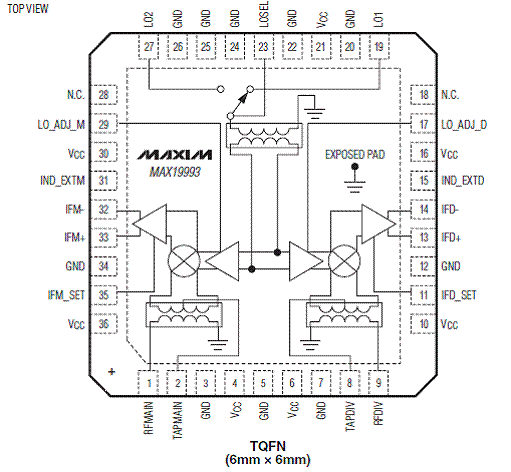

MAX19993 выпускается в 36-выводном корпусе TQFN с габаритными размерами 6 × 6 мм и повыводно совместима со смесителями MAX9985, MAX9995, MAX19985A и MAX19994А, MAX19995, MAX19995A (сдвоенные смесители сигналов диапазона от 700 МГц до 2200 МГц). Расположение выводов MAX19993 аналогично также семействам ИС MAX19997A, MAX19999 (сдвоенные смесители сигналов диапазона от 1850 МГц до 4000 МГц). Подобное свойство семейства микросхем позволяет использовать одну и ту же топологию печатной платы для разработки устройств для разных частотных диапазонов.
