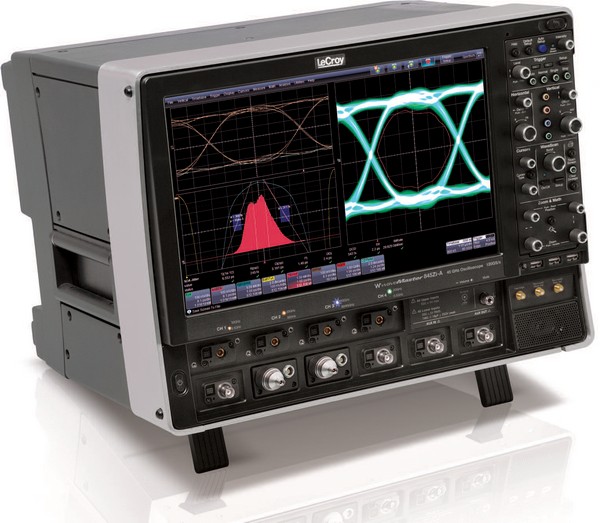

Компания LeCroy анонсировала начало продаж цифрового запоминающего осциллографа серии WaveMaster 8Zi-A и разработанных на его платформе анализатора систем последовательной передачи данных серии SDA 8Zi-A и анализатора дисковых приводов DDA 8Zi-A. Осциллографы WaveMaster 845Zi-A имеют беспрецедентную в своем классе полосу пропускания – до 45 ГГц и частоту дискретизации до 120 Гвыб/с, длина памяти сбора и анализа информации составляет 768 Мб. Дополнительно, осциллографы обеспечивают полосу пропускания до 20 ГГц на всех четырех каналах с самыми высокими рабочими характеристиками и прекрасной достоверностью отображения сигнала. Для всех моделей осциллографов возможности сбора информации могут быть удвоены с использованием комплекта синхронизации осциллографов Zi-8CH-SYNCH, который обеспечивает отображение на экране мастер-осциллографа до 8 осциллограмм входных сигналов, 4 из которых захватываются вторым осциллографом.
Полоса пропускания 20 ГГц для каждого из четырех каналов делает осциллографы серии WaveMaster 8Zi-A прекрасным инструментом для тестирования устройств 40/100 GbE, систем и устройств DWDM. Это могут быть части оптических систем QPSK DP, предназначенные для тестирования 100 + GbE, или измерительные системы многополосной передачи 40/100 GbE. Осциллографы серии WaveMaster 8Zi-A также могут использоваться для разработки и тестирования систем со скоростями передачи до 224 + Гбит/с (56 + Gbaud), QPSK DP или 16-QAM.
Осциллографы серии WaveMaster 8Zi-A имеют частоту дискретизации 120 Гвыб/с при полосе пропускания 45 ГГц, частота дискретизации 80 Гвыб/с обеспечивается при полосах пропускания от 25 ГГц до 30 ГГц, и 40 Гвыб/с для всех 4 каналов при полосе пропускания до 20 ГГц. Для осциллографов с полосой пропускания 20 ГГц, имеющих частоту дискретизации 40 Гвыб/с, возможно использование опции увеличения частоты дискретизации до 80 Гвыб/с на двух каналах. Вся память сбора информации доступна для записи входного сигнала и процесса анализа. Стандартная длина памяти осциллографа составляет 20 Мб/канал ее опционное расширение возможно до 256 Мб/канал. В тех режимах, когда используется частота дискретизации 120 Гвыб/с и 80 Гвыб/с, память может быть увеличена до 768 Мб/канал и 512 Мб/канал, соответственно.
Осциллографы серии WaveMaster 8Zi-A используют полупроводниковые компоненты и узлы на основе германиево-кремневых технологий второго поколения (SiGe), что гарантирует высокие технические характеристики. В настоящий момент только SiGe технологии получили широкое признание, поскольку только они отработаны многими годами процесса производства полупроводников и их коммерческого развития. Дополнительное преимущество SiGe технологии состоит в том, что в настоящий момент пока не существует других путей снижения удельного тепловыделения полупроводников, стоимости, повышения надежности, производительности и др.
Осциллографы LeCroy WaveMaster 8Zi-A с полосами пропускания 30 … 45 ГГц используют технологию цифрового чередования полосы пропускания (DBI) шестого поколения, что позволяет эффективно и достоверно расширить полосу пропускания осциллографа без каких либо вредных воздействий на полезный сигнал.
Компания LeCroy разработала серию осциллографов, состоящую из 8 моделей на базе единой аппаратной платформы, поддерживающую все девять моделей с различными полосами пропускания от 4 до 45 ГГц. Это означает, что инженеры могут сократить свои затраты на приобретение цифрового осциллографа, выбирая именно ту модель осциллографа, которая наиболее подходит для решения стоящей сейчас задачи. Но в то же время, сохраняя возможность за дополнительную плату расширить полосу пропускания до максимальной, если круг стоящих задач существенно расширился. Пользователи, которые ранее приобрели одну из предыдущих моделей осциллографа WaveMaster 8Zi (без литеры «А»), могут обновить его возможности и полосу пропускания до любой из моделей WaveMaster 8Zi-A.
Наилучшие технические характеристики 4-х канального осциллографа
Осциллограф WaveMaster 820Zi-A имеет четыре канала с полосой пропускания 20 ГГц и обладает исключительными техническими характеристиками, обеспечивающими отображение входного сигнала с высокой достоверностью. ИМС SiGe второго поколения, используемые в осциллографах серии 8Zi-A, обеспечивают широкую полосу пропускания 20 ГГц без применения каких либо методов цифровой коррекции АЧХ, в отличие от конкурентных продуктов, когда у осциллографов с реальной полосой пропускания 16 ГГц расширяется полоса пропускания до 20 ГГц цифровой обработкой сигнала (DSP). Этот принцип «растягивания» полосы пропускания, используемый конкурентами, нарушает целостность сигнала, увеличивает уровень шума на сигнале, увеличивает джиттер, приводит к появлению чрезмерных выбросов на вершине переходной характеристики и снижает число эффективных битов в сигнале в середине полосы пропускания. Серия осциллографов WaveMaster не страдает ни от одного из перечисленных процессов и демонстрирует исключительное время нарастания, выброс на вершине ПХ, низкие шумы, прекрасное значение джиттера, среднеквадратичное значение которого менее 125 фс.
Самая широкая полоса пропускания в мире среди осциллографов реального времени
С запуском производства осциллографов WaveMaster 845Zi-A компания LeCroy в очередной раз продемонстрировала, что по праву занимает лидирующее место в разработке и производстве цифровых осциллографов реального времени. Осциллографы WaveMaster 845Zi-A используют уже испытанное временем второе поколение полупроводников на основе SiGe, включая интегральные АЦП, обладающие очень хорошими техническими характеристиками. Беспрецедентная ширина полосы пропускания осциллографа идеальна для передовых научно-исследовательских работ, особенно в сфере разработки высокоскоростных оптических устройств передачи данных следующего поколения.
В дополнение к наличию полосы пропускания 45 ГГц в одноканальном режиме, осциллограф может работать в двух канальном режиме с полосами пропускания 30 ГГц или в четырех канальном режиме с полосами пропускания 20 ГГц. Эти возможности придают гибкости в использовании осциллографа, когда, например, при настройке схемы синхронизации необходимо использование нескольких каналов с полосами 30 ГГц или 20 ГГц, в тоже время сохраняется возможность использовать меньшее число каналов для более высокочастотных измерений. Полоса пропускания 20 ГГц в четырех канальном режиме у осциллографа 845Zi-A (и аналогично, 830Zi-A) - это на 25 % больше полосы пропускания по сравнению с другими конкурентоспособными предложениями на рынке, которые только недавно смогли достичь значения полосы пропускания 30 ГГц, но так и не смогли в четырех канальном режиме обеспечить полосу пропускания выше 16 ГГц.
LabMaster. Новое поколение инновационных, высокоскоростных, многоканальных модулей цифровых осциллографов
В дополнение к сегодняшнему анонсу высокоскоростных осциллографов серии WaveMaster 8 Zi-A, компания LeCroy объявила о новом семействе высокоскоростных многоканальных модулей осциллографа - LabMaster. Это единственный в отрасли продукт, имеющий 5 каналов с полосой пропускания 45 ГГц и синхронизацией от любого канала, либо 10 каналов с полосой пропускания 30 ГГц, или 20 каналов с полосой пропускания 20 ГГц. Это абсолютно новое предложение на рынке цифровых осциллографов, нацеленное на разработчиков высокоскоростных многополосных систем передачи данных.
Второе поколение осциллографов серии Zi улучшает возможности тестирования
Осциллографы серии WaveMaster 8 Zi уже оценены по достоинству из-за своей высокой скорости обработки данных. Осциллографы серии WaveMaster 8 Zi-A значительно опережают своих предшественников по вычислительным мощностям благодаря не только новой архитектуре потоковой передачи данных X-Stream II, но и применению процессора Intel®Core™2 Quad с тактовой частотой 3 ГГц (с эффективной скоростью обработки 4 × 3 ГГц = 12 ГГц), памятью 8 Гбайт и с 64-разрядной операционной средой Windows 7. Архитектура потоковой передачи данных X-Stream II обладает высокой способностью обработки данных за счет использовании сегментов сигнала переменной длины, это улучшает эффективность использования кэш-памяти центрального процессора и обеспечивает последующую обработку сигнала в 10 - 20 раз быстрее по сравнению с другими цифровыми осциллографами. Новый процессор на 20 % быстрее, чем прежний, и полностью используется потоковой архитектурой X-Stream II. Стандартная длина памяти была увеличена с 10 Мб/канал до 20 Мб/канал на всех 8 моделях осциллографов серии WaveMaster Zi-A, и с 20 Мб/канал до 32 Мб/канал на моделях серии DDA и SDA. Для осциллографов серии SDA 845Zi-A с полосой пропускания 45 ГГц стандартная длина памяти составляет 96 Мб/канал!
Осциллографы серии WaveMaster 8 Zi-A используют полупроводниковые компоненты, развернутые на основе технологии SiGe второго поколения, что позволило получить кристаллы с улучшенными техническими характеристиками. Кроме расширения полосы пропускания (как уже упоминалось ранее 20 ГГц на всех четырех каналах), новые чипы второго поколения обеспечивают гораздо более лучшие шумовые характеристики – примерно на 25 % лучше и определяют новую основу эксплуатационных характеристик, особенно в осциллографах WaveMaster 820Zi-A (4 канала с полосой 20 ГГц).
В заключение необходимо отметить, что опция анализа джиттера (JTA-2) и опция расширенного математического и графического анализа XDEV теперь входят в стандартную комплектацию всех 9 моделей
|
Модель |
Кол-во |
Полоса |
Частота дискретизации |
Память |
|
WaveMaster (SDA) 845Zi-A |
4 канала |
45 ГГц |
40 ГГц / 80 ГГц/ 120 ГГц |
96 (198) , до 768 Мбайт - опция |
|
WaveMaster (SDA) 830Zi-A |
4 канала |
30 ГГц |
40 ГГц / 80 ГГц |
20 (40) / 30 (64), до 512 Мбайт - опция |
|
WaveMaster (SDA) 825Zi-A |
4 канала |
25 ГГц |
40 ГГц / 80 ГГц |
20 (40) / 30 (64), до 512 Мбайт - опция |
|
WaveMaster (SDA) 820Zi-A |
4 канала |
20 ГГц |
40 ГГц / 80 ГГц |
20 (40) / 30 (64), до 512 Мбайт - опция |
|
WaveMaster (SDA) 816Zi-A |
4 канала |
16 ГГц |
40 ГГц / 80 ГГц - опция |
20 (40) / 30 (64), до 256 Мбайт - опция |
|
WaveMaster (SDA) 813Zi-A |
4 канала |
13 ГГц |
40 ГГц / 80 ГГц - опция |
20 (40) / 30 (64), до 256 Мбайт - опция |
|
WaveMaster (SDA) 808Zi-A |
4 канала |
8 ГГц |
40 ГГц / 80 ГГц - опция |
20 (40) / 30 (64), до 256 Мбайт - опция |
|
WaveMaster (SDA) 806Zi-A |
4 канала |
6 ГГц |
40 ГГц / 80 ГГц - опция |
20 (40) / 30 (64), до 256 Мбайт - опция |
|
WaveMaster (SDA) 804Zi-A |
4 канала |
4 ГГц |
40 ГГц / 80 ГГц - опция |
20 (40) / 30 (64), до 256 Мбайт - опция |
