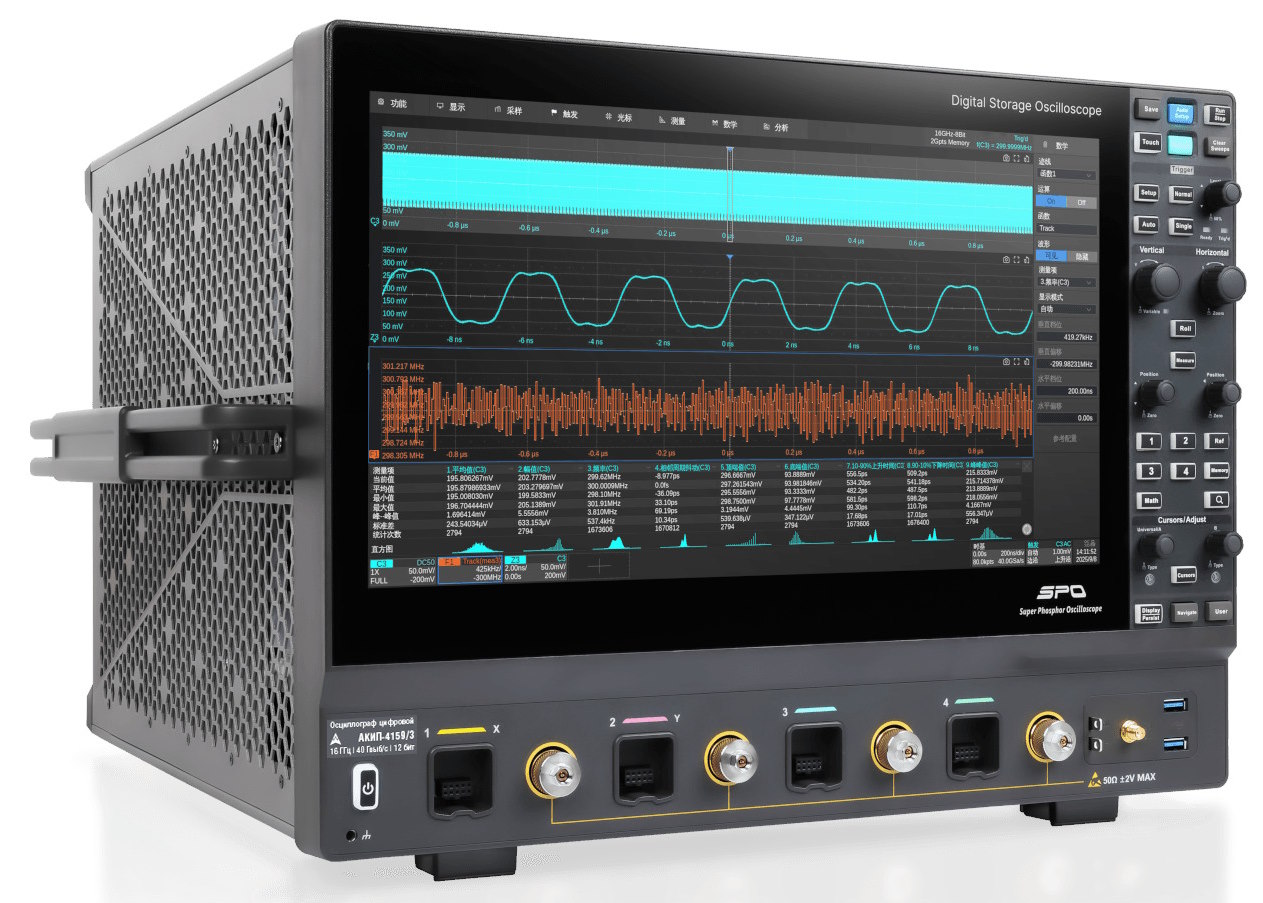

В условиях стремительного развития высокоскоростных цифровых и радиочастотных технологий требования к измерительным приборам становятся всё более жёсткими. Инженерам нужны не просто осциллографы с высокой полосой пропускания, а инструменты, способные сочетать точность, глубину захвата и интеллектуальную обработку данных. Именно таким решением стала новая серия осциллографов высокого разрешения АКИП-4159 с полосой пропускания до 8 / 13 / 16 ГГц, 12-битным АЦП и уникальной архитектурой обработки сигнала.
Ключевые особенности
Высокое разрешение и низкий уровень шума АКИП-4159 оснащён 12-битным аналого-цифровым преобразователем, что обеспечивает в 16 раз более высокую вертикальную разрешающую способность по сравнению с традиционными 8-битными осциллографами. Это особенно важно при измерении малых сигналов на фоне шума или при анализе сигналов с широким динамическим диапазоном. Например, модель с полосой 16 ГГц имеет уровень собственного шума всего 176 мкВскз при чувствительности 1 мВ/дел — показатель, недостижимый для большинства аналогов.
Мощная аппаратная платформа
В основе АКИП-4159 лежит современный процессор, 64 ГБ высокоскоростной оперативной памяти и быстрый SSD-накопитель. Такая конфигурация позволяет мгновенно обрабатывать гигантские объёмы данных, выполнять сложные математические операции и запускать ресурсоёмкие приложения анализа (например, глазковые диаграммы или анализ джиттера) без задержек.
Глубокая память и высокая скорость захвата
Осциллограф поддерживает глубину памяти до 2 Гточек на канал (в одно- и двухканальном режимах), что при максимальной частоте дискретизации 40 Гвыб/с позволяет захватывать сигналы длительностью до 50 мс без потери деталей. Благодаря запатентованной технологии осциллографы серии АКИП-4159 достигают скорости обновления — до 200,000 осциллограмм/с в обычном режиме и 500,000 осциллограм/с в режиме Sequence, что критически важно для выявления редких и переходных событий.
Расширенные режимы анализа
Среди встроенных функций:
- Режим History — запись до 100,000 кадров с возможностью воспроизведения и анализа
- Сегментированная память — разбиение памяти на 100,000 сегментов с минимальным «мёртвым» временем (всего 2 мкс между событиями)
- Аппаратный тест по маске — до 50,000 проверок в секунду • Поисковая машина и навигация — быстрое выделение событий по параметрам (ширина импульса, нарушение амплитуды и др.)
- БПФ до 32 Мточек с поддержкой различных оконных функций и режимов усреднения
Поддержка синхронизации и декодирования протоколов и соответствие стандартам
АКИП-4159 в базовой конфигурации поддерживает декодирование I²C, SPI, UART, CAN, LIN. Через программные опции доступны CAN FD, FlexRay, SENT, ARINC 429, USB 2.0, SpaceWire, 8B/10B и другие.
Дополнительно предлагаются пакеты анализа соответствия стандартам, включая:
- USB 2.0 / USB 3.2
- Ethernet (10/100/1000BASE-T, 2.5G/5G/10G, Automotive Ethernet)
- MIPI D-PHY • DDR2/3/4
- PCI Express 1.0/2.0
Удобство работы и гибкость управления
15,6-дюймовый емкостный сенсорный экран с разрешением Full HD (1920×1080) обеспечивает комфортную работу. Поддержка жестов, многооконный режим, возможность подключения внешней клавиатуры и мыши, а также встроенный Web-сервер для удалённого управления делают АКИП-4159 по-настоящему универсальным инструментом.
Интерфейсы включают USB 3.0, 2.5G Ethernet, DisplayPort, а также стандартные разъёмы для внешней синхронизации, выхода калибратора и синхронизации по 10 МГц.
Заключение
АКИП-4159 — это не просто осциллограф, а полноценная инженерная платформа для разработки и верификации сложных систем: от высокоскоростных последовательных интерфейсов до радиочастотных и автомобильных приложений. Сочетание 12-битного АЦП, глубокой памяти, высокой скорости захвата и расширенного анализа делает его одним из самых мощных решений в своём классе. Для инженера, работающего на переднем крае технологий, АКИП-4159 станет надёжным и интеллектуальным помощником в решении самых сложных задач.
