Компания Diodes Incorporated представила микросхему AL3069Q – высокоэффективный 60-вольтовый повышающий контроллер для приложений подсветки, отвечающий требованиям, предъявляемым к электронному оборудованию автомобилей. Устройство, рассчитанное на светодиодные дисплеи большого размера, содержит четыре высокоточных 80-вольтовых канала втекающего тока и поддерживает расширенные функции диагностики для обеспечения оптимальной безопасности и надежности системы. Области применения включают информационно-развлекательные панели, приборные панели и проекционные дисплеи.
Благодаря встроенному адаптивному управлению напряжением повышающего преобразователя AL3069Q работает в широком диапазоне входных напряжений от 4.5 В до 60 В. Это покрывает весь стандартный ряд автомобильных шин питания (12 В, 24 В и 48 В), обеспечивая большую гибкость при проектировании системы. Рабочая частота переключения повышающего преобразователя регулируется от 100 кГц до 1 МГц для удовлетворения различных требований приложения к рабочему КПД или размеру печатных плат.
Величину втекающего тока светодиодной цепочки каждого из четырех встроенных каналов можно установить с помощью внешнего резистора с точностью согласования между каналами и устройствами в пределах ±0.5% (типовое значение), что обеспечивает однородность отображения и постоянную яркость. Каждая цепочка может пропускать постоянный ток 250 мА и импульсный ток до 400 мА, что позволяет использовать более длинные светодиодные цепочки для увеличения выходной мощности. Эта возможность делает устройство пригодным для светодиодных панелей разных размеров с диагональю до 32 дюймов. AL3069Q поддерживает аналоговое диммирование с ШИМ-управлением с минимальным коэффициентом заполнения 1/5000 при частоте 100 Гц, повышая точность управления яркостью и уменьшая смещение цвета светодиодов.
Разработанный с учетом требований к надежности систем для автомобильных приложений, контроллер поддерживает расширенную диагностику неисправностей и надежные функции защиты. К ним относятся поцикловое ограничение тока, мягкий запуск, блокировка при пониженном напряжении, программируемая защита от перенапряжения, защита от перегрева, короткого замыкания/обрыва светодиодов и замыкания диодов Шоттки, а также защита от короткого замыкания дросселя и нагрузки. Кроме того, предусмотрен специальный выход индикации неисправностей.

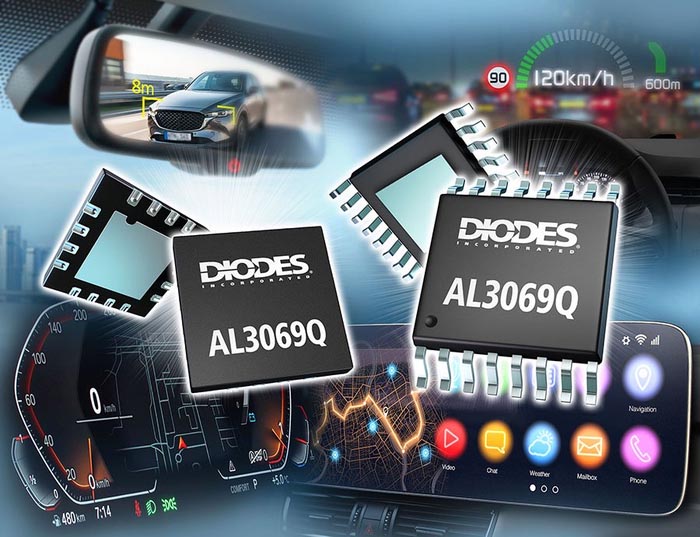

AL3069Q поставляется в корпусах TSSOP-16EP (тип DX) и U-QFN4040-16/SWP (тип UXB), предлагая экономичное решение с малым количеством выводов и небольшими размерами. При заказе от 1000 штук цена одной микросхемы составляет $0.54. Доступна также версия AL3069, предназначенная для промышленных и коммерческих приложений.
