Microchip выпускает микросхемы - часы реального времени с календарем

Microchip MCP79410 MCP79411 MCP79412 MCP79400 MCP79401 MCP79402

Компания Microchip выпускает семейство MCP794xx – часы реального времени (RTC) с календарем, работающие по интерфейсу I2C. В семейство вошло шесть высокоинтегрированных устройств: MCP79410, MCP79411, MCP79412, MCP79400, MCP79401, MCP79402, имеющих достаточный объем встроенной EEPROM и SRAM, наряду с наличием секции EEPROM для хранения 64-битного уникального ID. Кроме того, устройства имеют встроенную систему калибровки и систему автоматического переключения на резервный источник питания.

Microchip RTC MCP794XX

К особенностям устройств относится возможность перепрограммирования уникального 64-битного ID пользователем, а также пользователь может запретить изменение ID. Данная область EEPROM может быть запрограммирована производителем с MAC адресом.

Основное применение устройств: интеллектуальные устройства измерения потребляемой энергии, автомобильная электроника, бытовая техника. Многие приложения и системы требуют наличия часов реального времени с резервным источником питания для поддержания работы. Другие приложения (например, производственные холодильники, пункты продажи, охранные системы, системы безопасности) требуют наличия часов реального времени с модулем мониторинга питания с возможностью определения и хранения информации о времени отключения основного источника питания. Все эти функции могут быть реализованы с помощью часов реального времени семейства MCP794xx, благодаря наличию модуля переключения источника питания с функцией хранения времени переключения.

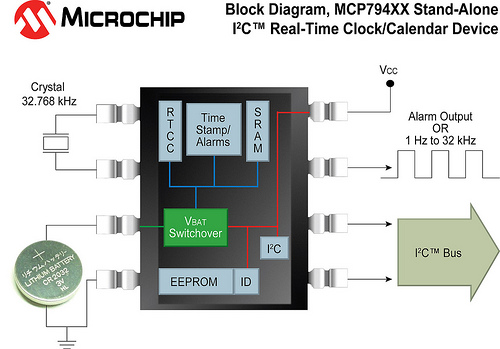

Блок-схема: часы реального времени MCP794XX

Отличительные особенности и характеристики RTC семейства MCP794xx:

  • часы реального времени с календарем и поддержкой питания от резервного источника;
  • интерфейс I2C;
  • максимальная скорость коммуникации 400 кГц;
  • встроенная возможность цифровой калибровки;
  • программируемый выход с открытым коллектором: выход будильника или выход тактовой частоты;
  • SRAM 64 Байта (MCP79410, MCP79411, MCP79412, MCP79400, MCP79401, MCP79402);
  • 1 Кбит EEPROM (MCP79410, MCP79411, MCP79412):
    • организация 8 Байт/страница;
    • защищенная область;
    • MAC адрес EUI-48 или EUI-64;
    • поддержка программирования пользовательского ID;
  • автоматическое переключение на резервный источник с сохранением времени момента переключения;
  • потребление тока от резервного источника питания менее 700 нА при напряжении питания 1.8 В;
  • ESD защита более 4 кВ;
  • корпус: 8-выводный SOIC, MSOP, TSSOP, TDFN.

Компания также выпускает на базе MCP79410 дочернюю плату PICtail Plus (AC164140 ) для подключения к отладочным платформам Explorer 16 (DM240001), PIC18 Explorer Board (DM183032), XLP 16-bit Development Board (DM240311), Кроме того, дочерняя плата рассчитана на подключение к анализатору последовательного интерфейса PICkit Serial Analyzer (DV164122).

Microchip AC164140
Дочерняя плата PICtail Plus (AC164140)

microchip.com

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Microchip Announces First Stand-Alone Real-Time Clock/Calendar (RTCC) Family
