Infineon разработала быстродействующий ключ верхнего плеча для управления двигателем

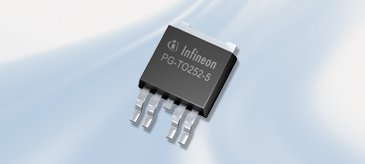

Быстродействующий PROFET™ BTF50060-1TEA – это разработанный компанией Infineon 6-мОм (не более 12 мОм при 150 °C) одноканальный ключ верхнего плеча с защитными функциями, который обеспечивает коммутацию с частотой 25 кГц и выше. Он представляет собой экономичное решение в 5-выводном корпусе DPAK, способное управлять, контролировать и защищать 12-В двигатель постоянного тока (например, мощностью 100 Вт) или клапан.

В сочетании со встречно-параллельным (freewheeling) диодом или с ключом нижнего плеча быстродействующий PROFET™ может использоваться в полумостовой или понижающей схемных конфигурациях. Управлять им можно напрямую с микроконтроллера с помощью ШИМ-сигнала частотой 33 кГц, при этом наличие форсирующего конденсатора необязательно, тем самым обеспечивается простое, оптимальное размещение компонентов на плате и экономия места.

Прибор имеет встроенную защиту от короткого замыкания и перегрева, а также выполняет диагностические функции, например, выявляет обрыв в цепи нагрузки во включенном и выключенном состоянии, а также проводит точное измерение тока нагрузки.

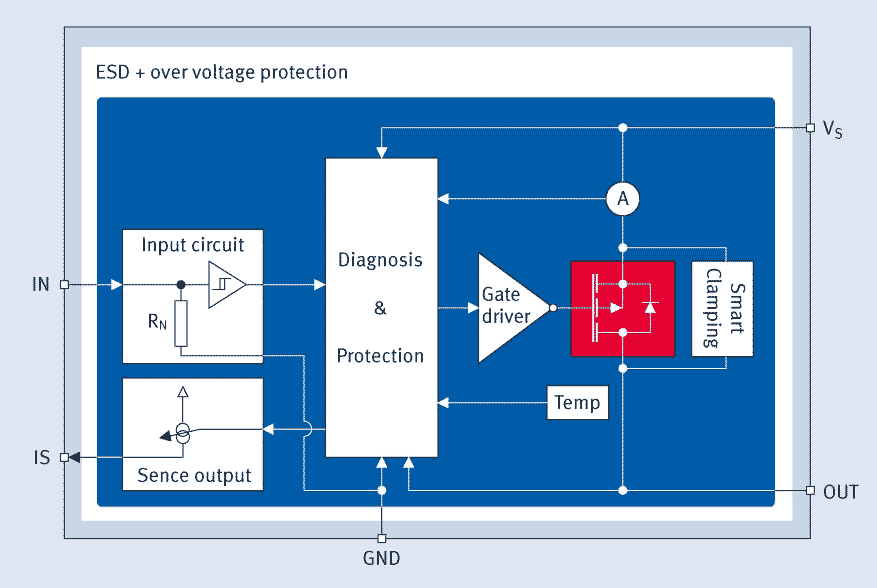

Блок-схема нового сильноточного PROFET™

Особенности

• ШИМ-управление на частоте 33 кГц и выше
• R_DS(on) = 6 мОм (не более 12 мОм при 150 °C), пусковой ток до 60 A
• Нет требуется внешний форсирующий конденсатор
• Логические входы совместимы с напряжением 3.3 и 5 В
• Улучшенный аналоговый сигнал датчика тока нагрузки
• Встроенная защита (например, блокировка при перегрузке по току, блокировка при перегреве)
• Встроенная диагностика (например, выявление обрыва в цепи нагрузки во включенном и в выключенном состоянии) с выдачей
• Обнаружение короткого замыкания на батарею
• Экологически безопасные и надежные корпуса (отвечают требованиям директивы RoHS и стандарта J-STD-020B), сертифицированные на соответствие стандарту AEC

Применение

• Лучше всего подходит для управления нагрузками с частотами ШИМ от 0 Гц (постоянный ток) до 33 кГц и выше
• Управление клапанами, катушками и двигателями с пусковыми токами до 60 А
• Все типы резистивных, индуктивных и емкостных нагрузок
