Карты microSD можно найти практически во всех портативных устройствах. Эта сменная карта памяти примерно в 4 раза меньше по размерам, чем стандартная карта SD, что делает ее самой компактной картой флэш-памяти на рынке. Таким образом, карты microSD заняли свою нишу в различных приложениях – от цифровых фотоаппаратов и MP3-плееров до GPS-навигаторов и мобильных телефонов.
Интерфейс карты microSD – это дорогостоящая, требующая защиты ИС. Infineon Technologies предлагает прибор BGF117, который защитит этот интерфейс от выхода из строя при электростатическом разряде (ESD) и от сбоев, вызванных электромагнитными помехами (EMI). BGF117 сочетает в себе функции высоконадежной ESD-защиты и EMI-фильтра, имея миниатюрные размеры. Он одновременно защищает 7 линий: 3 линии данных, линию управления данными/направлением передачи, линию синхронизации, линию передачи команд и линию питания.
![]() |

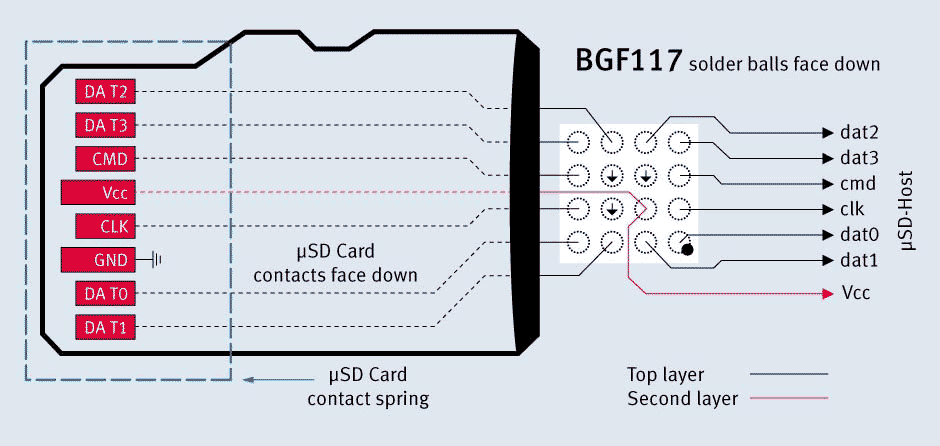

Пример разводки печатной платы для защиты интерфейса карты microSD от электростатического разряда и электромагнитных помех |
BGF 117 позволяет решить ряд конструкторских проблем благодаря:
а) сокращению списка комплектующих, а также снижению усилий по доставке и отгрузке;
б) минимизации места, занимаемого на печатной плате стандартными функциональными блоками, и его высвобождению для новых и более сложных функций;
в) интеграции высокоуровневой ESD-защиты, повышающей стойкость системы к броскам напряжения при электростатическом разряде и улучшающей надежность;
г) фильтрам электромагнитных помех, предотвращающих воздействие на систему нежелательных частот, способных негативно влиять на передачу и целостность данных;
д) соответствию нормативам и спецификациям.
Особенности
- Защита 7 линий от ESD/EMI в одном приборе
- Высокий уровень ESD-защиты в соответствии со стандартом IEC61000-4-2: ±15 кВ (контактный разряд)
- Интегрированные П-образные EMI-фильтры для эффективного подавления помех
- Сверхнизкая входная емкость (всего 8пФ) для сохранения чистоты сигнала
- Интегрированные подтягивающие и согласующие резисторы

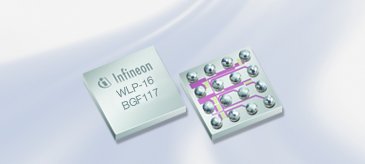

- Экономичный и компактный корпус WLP размером 1.5 × 1.55 мм
- Экологическая безопасность, полное соответствие требованиям директив RoHS и WEEE
Применение
- ESD/EMI-защита
- Карты microSD
- Карты miniSD
- Карты SD
- Карты MMC
- Мобильные телефоны
- Коммуникационные модули для M2M-приложений
- Устройства бытовой электроники, например, цифровые камеры, видеомагнитофоны, MP3-плееры, GPS-навигаторы
