Компания Analog Devices Inc. анонсировала выпуск нового строенного стабилизатора и супервизора в одном корпусе ADP5042.
В микросхеме объединены один импульсный, два линейных стабилизатора и супервизор в одном миниатюрном корпусе LFCSP-20, а высокая частота преобразования позволяет применить внешние миниатюрные пассивные компоненты. Благодаря этим особенностям, теперь возможно построить многоканальный стабилизатор с занимаемым размером на печатной плате приблизительно 7 × 7 мм.
Супервизор контролирует напряжение входного источника питания, содержит двойную схему сторожевого таймера, вход «ручного» сброса и формирует сигнал сброса при включении.
Микросхема ADP5042 предназначена для работы в портативной и индустриальной аппаратуре для питания микроконтроллеров, процессоров и ПЛИС.

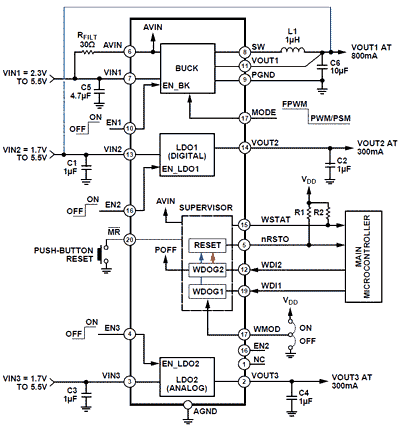

Типовая схема включения:

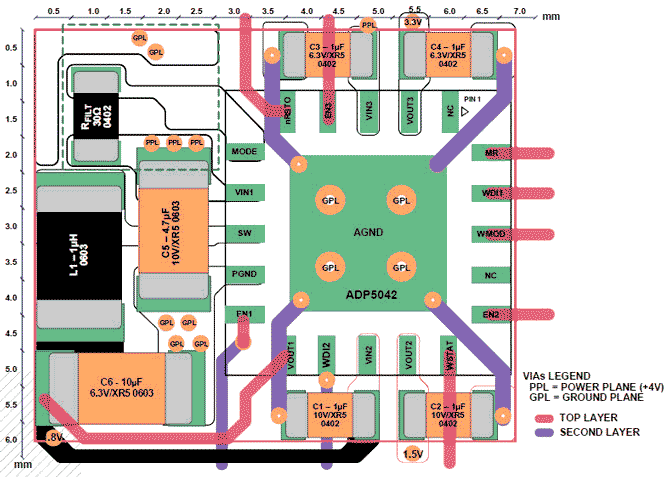

Топология печатной платы:
Краткие основные характеристики:
- номинальное входное напряжение: 2.3…5.5 В;
- номинальное выходное напряжение: 1.5 В; 2.,5 В; 3.,3 В;
- номинальный выходной ток: 800 мА (имп. стабилизатор), 300 мА (лин. стабилизаторы);
- номинальное падение напряжения линейных стабилизаторов: 150 мВ;
- номинальный ток потребления в «спящем» режиме: 0.1 мкА;
- коэффициент подавления помех по питанию: 60 дБ (на частоте 10 кГц);
- защита от перегрева и короткого замыкания;
- диапазон рабочих температур: –40…+125 ºС;
- тип корпуса: 20-LFCSP.
Микросхемы доступны в серии.
