International Rectifier представляет XPhaseTM масштабируемую мультифазную архитектуру для понижающих DC-DC преобразователей

International Rectifier IR3081 IR3086

International Rectifier представляет XPhaseTM, чрезвычайно гибкую и масштабируемую архитектуру для мульти фазных, чередующихся понижающих DC-DC преобразователей. Первый XPhaseTM чипсет состоит из IR3081 контролирующего чипа и IR3086 фазовый чип и является высокопроизводительным решением, которое более чем удовлетворяет требованиям VRM или VRD/EVRD 10.0 к системе питания для современных микропроцессоров, используемых в серверах и высококачественных настольных компьютерах.

По сравнению с другими мульти фазными решениями, которые имеют ограниченное количество управляемых фаз, IR XPhaseTM архитектура позволяет производить разработку мульти фазных систем, адаптированных к непредсказуемой природе потребления энергии современными микропроцессорами.

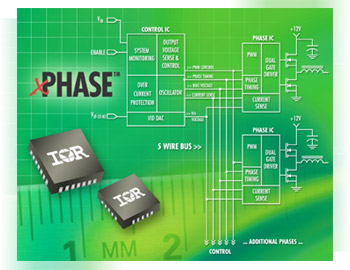

XPhaseTM архитектура состоит из IR3081 контролирующего чипа, который соединяет вместе IR3086 фазовые чипы, используя простую 5-проводную шину. Фазовые чипы могут убираться или добавляться без изменения всей схемы. 5-типроводная аналоговая шина состоит из напряжения смещения, фазового тайминга, усредненного тока, выходного сигнала усилителя ошибки и напряжения идентификации (VID). В результате исключения соединений типа "точка-точка" между контролирующим и фазовым чипами, 5-типроводная шина снижает длину взаимных соединений, паразитную индуктивность и шум и, таким образом, усовершенствует дизайн печатной платы.

Держим старые цены на MEAN WELL весь июль!

IR3081, IR3086

IR3081 контролирующий чип содержит всю необходимую электронику для одного преобразователя, включая подтягивающие резисторы напряжения идентификации (VID), генератор с ШИМ, усилитель ошибки, напряжение смещения, детектор ошибки и другие необходимые блоки. IR3081 упакован в 28-выводной MLPQ корпус. IR3086 фазовый чип упакован в 20-выводной MLPQ корпус и способен управлять и отслеживать одну фазу в мульти фазном конверторе. IR3086 фазовый чип содержит всю необходимую электронику для реализации одной фазы, включающую в себя драйверы, ШИМ компаратор и защелку, защиту от перенапряжения, датчик и делитель тока, и программируемый детектор перегрева.

Система контроля разряда позволяет достигать более лучших результатов по скорости разряда индуктивности, при этом снижается время ответа и увеличивается эффективность. Эта система выключает синхронные MOSFET транзисторы, когда значительно снижается ток нагрузки. Кроме того, можно использовать большие индуктивности и снизить требования к выходной емкости, что снижает размеры и стоимость конечного устройства.

XPhaseTM контролирующий чип реализует систему контроля питающего напряжения с линией температурной компенсации нагрузки типа 3 и модуляцию задним фронтом с адаптивным позиционированием напряжения. Т.к. точный делитель тока является критическим звеном в мульти фазных системах, XPhaseTM архитектура способна реализовывать точное детектирование среднего тока выходной индуктивности, чтобы достичь очень точного деления тока с поддержкой 100% рабочего цикла и перекрывающихся фаз. Кроме этого, поддерживается мгновенный ответ за один цикл.

100А, шестифазный, VRM 10.0-совместимый преобразователь, использующий XPhaseTM чипсет и DirectFETTM MOSFET транзисторы (IRF6602 и IRF6601) производства IR, обладает 84% КПД при 4% отклонении тока фазы и среднего тока на фазу.

Part Number Function Package 10K Pricing Samples Production
IR3081 Controller IC 28-Lead MLPQ US $1.65 each March 2003 June 2003
IR3086 Phase IC 20-L MLPQ US $1.25 each March 2003 June 2003

Цены и условия поставки

IR3081 контролирующий чип предлагается по цене 1,65$, IR3086 фазовый чип - по цене 1,25$ в партиях от 10000 шт.

На английском языке: International Rectifier Introduces XPhaseTM Scalable Multi-Phase Architecture for Interleaved Buck DC-DC Converters
