Дочерняя плата Silicon Labs TOOLSTICK381DC

TOOLSTICK381DC – дочерняя плата предназначена для разработки и отладки приожений на базе USB микроконтроллера C8051F381.

5 предложений от 5 поставщиков
TOOLSTICK DAUGHTER CARD
AiPCBA
Весь мир
TOOLSTICK381DC
Silicon Labs
1 259 ₽
ChipWorker
Весь мир
TOOLSTICK381DC
Silicon Labs
1 271 ₽
Кремний
Россия и страны СНГ
TOOLSTICK381DC
по запросу
TradeElectronics
Россия
TOOLSTICK381DC
по запросу
Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

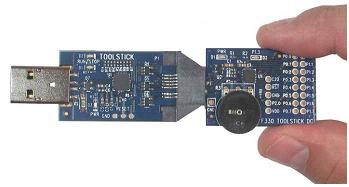

Плата представляет собой миниатюрный модуль, который непосредственно подключается к базовому адаптеру TOOLSTICK-BA (в комплект поставки не входит) для подключения к ПК по интерфейсу USB.

Базовый адаптер выступает как отладочный USB интерфейс и как посредник в передаче данных между ПК и целевым контроллером. Кроме того, к базовому адаптеру подключается специальный модуль для программирования микроконтроллеров (приобретается отдельно).

Несмотря на миниатюрные размеры плата в своем составе имеет USB микроконтроллер C8051F381, несколько светодиодов, потенциометр, microUSB коннектор, пользовательскую кнопку, а также небольшое поле для макетирования, которое предоставляет доступ ко всем линиям ввода/вывода микроконтроллера.

Отличительные особенности:

  • миниатюрный модуль с интерфейсом USB:
    • установлен микроконтроллер C8051F381:
      • совместимое 8051 ядро, производительность 48 MIPS;
      • 32/64 КБайт Flash-память программ, 2/4 КБайт RAM;
      • интегрированный полноскоростной интерфейс USB 2.0;
      • 1 КБайт буфер памяти для USB;
      • многоканальный 10-битный АЦП (500 тыс. выборок в секунду);
      • два компаратора;
      • встроенный источник опорного напряжения;
      • коммуникационные интерфейсы: SPI, SMBus/I2C, до двух модулей UART;
      • четыре 16-битных таймера;
      • 16-битный программируемый массив счетчика;
      • интерфейс внешней памяти;
    • подключается к базовому адаптеру для отладки и передачи данных;
    • установлен коннектор microUSB;
    • пользовательские светодиоды, пользовательская кнопка, потенциометр;
    • небольшая область для макетирования:
      • доступ ко всем линиям ввода/вывода микроконтроллера;
      • возможность подключения дополнительных аппаратных модулей и схем, что позволяет использовать модуль в качестве отладочной платформы;
    • установлены коннекторы для подключения внешнего источника питания;
  • полная программная поддержка (среда разработки, примеры, исходные коды, демонстрационные приложения).



Дочерняя плата Silicon Labs TOOLSTICK381DC

Основные параметры

Параметр
Значение
Интерфейс подключения
USB
Ядро базового элемента
8051
Базовый компонент
C8051F381
Разрядность, бит
8
Вспомогательный компонент
-
Целевое напряжение, В
5.0 / 3.3
Напряжение питания, В
5.0
Источник питания
USB / внешний

Комплектация:

  1. Дочерняя плата TOOLSTICK381DC

Принципиальная схема TOOLSTICK381DC и техническое описание

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Daughter Card Silicon Labs TOOLSTICK381DC
