Оценочный набор Atmel ATRF4CE-EK
ATRF4CE-EK – полнофункциональный оценочный набор, предназначенный для разработчиков беспроводных ZigBee приложений стандарта RF4CE и ZigBee PRO.
![]() 13 предложений от 13 поставщиков Набор разработчика и версия для разработки, MICROCHIP ATRF4CE-EK Evaluation Kit, ZigBee Remote Control, ATmega128RFA1, 2.4GHz | |||
ATRF4CE-EK Atmel | 65 ₽ | ||
ATRF4CE-EK Microchip | 26 815 ₽ | ||
ATRF4CE-EK Microchip | 80 413 ₽ | ||
ATRF4CE-EK Atmel | по запросу |
Подробное описание

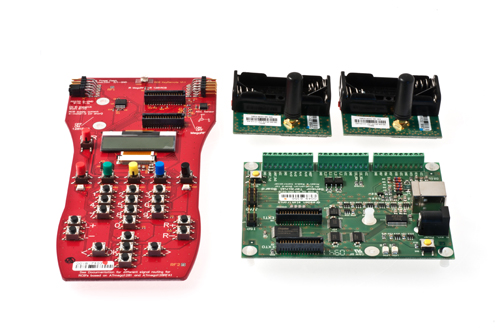

В состав набора входят все необходимые аппаратные и программные средства для разработки и отладки приложений. Основным компонентом является RF система-на-кристалле ATmega128RFA1. Данный чип установлен в двух компактных контроллерных модулях RCB128RFA1 (Radio Controller Boards), входящих в состав набора.
Питание модулей осуществляется от батарей, что делает их полнофункциональными и компактными беспроводными точками.
В состав набора входит также плата модуля дистанционного управления, которая содержит ЖК индикатор, 3-осевой акселерометр, коммуникационный порт и драйвер RS232, интерфейс JTAG и коннекторы для подключения беспроводного контроллерного модуля.
Для пользовательского доступа к беспроводному модулю RCB128RFA1 посредством линий ввода/вывода общего назначения, для коммуникации с ПК, а также для доступа к интерфейсу программирования модуля, компания включила в состав набора плату Sensor Terminal Board. Плата имеет различные интерфейсы и порты, внешнюю SRAM, датчик температуры и линии ввода/вывода общего назначения и позволяет получить доступ к периферии RCB128RFA1 с целью наращивания аппаратной части и возможностей беспроводной системы.
Отличительные особенности:
- два компактных беспроводных контроллерных модуля RCB128RFA1:
- базовый компонент - ATmega128RFA1;
- автономный модуль, питание от двух батарей типоразмера AAA;
- поддержка IEEE 802.15.4, ZigBee, 6LoWPAN, RF4CE, SP100, WirelessHART и ISM приложений;
- установлен SMA коннектор для подключения внешней антенны;
- простой пользовательский интерфейс: светодиод и кнопка;
- установлена EEPROM, содержащая MAC адрес, идентификационный номер модуля, серийный номер и калибровочные данные;
- коннектор для подключения к пользовательской аппаратной части;
- плата базового ввода/вывода - Sensor Terminal Board:
- интерфейс для подключения RCB128RFA1;
- поддержка интерфейса JTAG;
- интерфейс USB для подключения к ПК (виртуальный COM-порт);
- установлена дополнительная SRAM для дальнейшего расширения;
- схема питания, коннектор для подключения внешнего источника питания;
- усьтановлен температурный датчик;
- линии ввода/вывода с защитой;
- коннекторы для подключения к внешним дополнительным устройствам;
- низкое энергопотребление;
- плата модуля дистанционного управления:
- коннектор для подключения RCB128RFA1;
- питание от батарей контроллерного модуля;
- 25 пользовательских кнопок, 5 светодиодов;
- установлен графический ЖК индикатор 128*32;
- установлен аналоговый 3-осевой акселерометр;
- интерфейсы RS232 и JTAG;
- установлен ИК светодиод;
- полная программная и техническая поддержка, примеры и демонстрационное ПО.
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
USB / RS232 / JTAG
|
Базовый компонент
|
ATmega128RFA1
|
Ядро базового компонента
|
AVR
|
Разрядность, бит
|
8
|
Поддерживаемый беспроводной
протокол |
IEEE 802.15.4, ZigBee, 6LoWPAN,
RF4CE, SP100, WirelessHART, ISM |
Рабочий диапазон, МГц
|
2405 - 2480
|
Скорость передачи данных, Кбит/с
|
250 / 500 / 1000 / 2000
|
Целевое напряжение, В
|
1.8 – 3.6
|
Напряжение питания, В
|
1.8 – 3.6
|
Источник питания
|
батарея / плата расширения / внешний
|
Комплектация:
- Две платы RCB128RFA1
- Плата RCB Sensor Terminal Board
- Плата модуля дистанционного управления RCB Key Remote Control Board
- Кабель RS232
- Кабель USB
- Две антенны диапазона 2.4 ГГц
Руководство пользователя и принципиальная схема RCB128RFA1
Руководство пользователя и принципиальная схема RCB Sensor Terminal Board
Руководсвто пользователя и принципиальная схема RCB Key Remote Control Board
Варианты написания:
ATRF4CEEK, ATRF4CE EK
